بررسی تفاوت کابل افشان و نیمه افشان به ما کمک شایانی می کند، تا به خوبی بر اساس نیازمان و ویژگی های این دو کابل دست به انتخاب بزنیم. کابل افشان دارای رشته های نازکی از فلز به عنوان هادی می باشد، اما در مدل نیمه افشان تعداد این رشته ها کمتر بوده و به جای رشته نازک، مفتول هایی در آن بکار رفته است.
جهت کسب اطلاعات بیشتر کلیک کنید
همین تفاوت سبب شده، تا ویژگی ها، مزایا و کاربرد های هر کدام از این کابل ها با هم تفاوت داشته باشد. در این مقاله از مجموعه سیگنال ارتباط توضیحات بیشتری در خصوص این دو کابل و صد البته تفاوت هایش ارائه خواهیم داد. لطفا با ما همراه شوید.
برای این که تفاوت کابل افشان و نیمه افشان را بهتر متوجه شویم، ابتدا به صورت جداگانه هر کدام را بررسی خواهیم نمود. لطفا به موارد زیر دقت بفرمایید؛

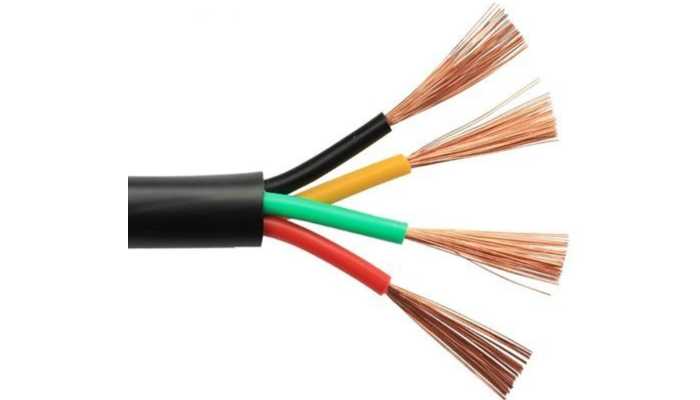

کابل افشان را اکثرا دیده اید، بسیاری از کابل های در دسترس حالت افشان دارند. در آن هادی یا مغزی طراحی جالبی دارد، بیشتر از فلز مس و آلومینیوم برای ساخت آن استفاده می کند. تعداد زیادی رشته نازک مس در کنار هم قرار می گیرند و فشرده می شوند. این رشته ها با وجود تعداد بالا بسیار منعطف هستند، در خم شدن و تاب برداشتن هیچ گونه مشکلی ندارند و با قدرتی بسیار بالا داده ها و نیروی الکتریسیته را منتقل می نمایند.
در ادامه ی بررسی تفاوت کابل افشان و نیمه افشان از لحاظ ساختار باید بیان کنیم، که این کابل از ۳ لایه ی ویژه با نام های هادی، عایق و روکش ساخته شده است. هادی یا مغزی در حقیقت همان رشته های نازک هستند، که انتقال داده ها و جریان الکتریکی بر عهده آنان می باشد.
لایه ی دوم که عایق یا دی الکتریک است، یک ماده ی کاملا نا رسانا بوده، که تمام هادی را احاطه می کند و اجازه نفوذ نویز ها و تداخلات را به عوامل مزاحم خارجی نمی دهد. در حقیقت این لایه محافظت از مغزی را بر عهده دارد. لایه ی آخر نیر روکش و غلاف کابل است، که یک محافظت خوب در برابر عوامل خارجی مثل رطوبت، فشار و ضربه را ارائه خواهد داد.

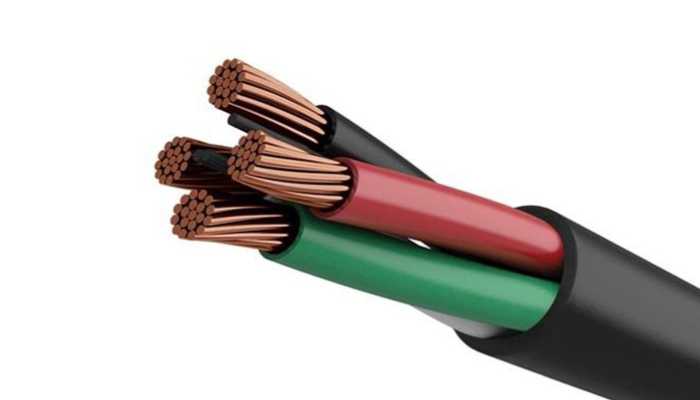

برای این که به خوبی تفاوت کابل افشان و نیمه افشان را درک کنیم، در این جا راجع به مدل دوم یعنی نیمه افشان صحبت خواهیم نمود. این کابل نیز در مغزی خود دارای چند عدد رشته فلزی است، با این تفاوت که رشته ها نازک نیستند و حالت و فرم مفتولی دارند. تعداد این رشته ها نیز مانند مدل قبل نبوده و بسیار کمتر است. این مفتول ها مانند رشته ها نازک و منعطف نیستند، ضخامت دارند و انعطاف آن ها کمتر می باشد.
در هر پروژه ای که نیاز به انعطاف پذیری متوسط و در عین حال مقاومتی بالا و قدرتمند باشد، کابل های نیمه افشان مورد استفاده قرار می گیرد. البته باید خاطر نشان کنیم، که این مفتول های باریک نیز با استفاده از فلزاتی چون مس و آلومینیوم تولید می گردند
برای این که تفاوت کابل افشان و نیمه افشان از لحاظ ساختار نیز قابل درک باشد، باید بگوییم که در مدل افشان نیز شاهد ۳ لایه مانند سری قبل هستیم. اما گاهی اوقات یک لایه دیگر تحت عنوان شیلد به کابل ها اضافه می گردد. بدین ترتیب که ابتدا عایق وجود دارد، که تمامی داده ها و جریان ها را به خوبی منتقل می سازد. پس از آن شاهد دی الکتریک و عایق هستیم، که تمام مغزی را پوشانده و از آن مراقبت می کند.
در این جا لایه ی شیلد را می بینیم، که دور تا دور عایق قرار گرفته و ظاهرش شبیه به یک توری فلزی است. این لایه به بهترین نحو ممکن نویز های الکترومغناطیسی و مزاحمت هایی که در محیط وجود دارند و سبب تداخل می گردند، را کنار می زند. پس از آن نیز غلاف کابل حضور دارد، که با استفاده از مواد مخصوصی مانند سیلیکون، پلی اتیلن و … تولید می شود و جلوی نفوذ رطوبت، ضربه، فشار و . .. را می گیرد.
با این تفاسیر تا حد زیادی تفاوت کابل افشان و نیمه افشان قابل درک بوده و شما یک شناخت اصولی و درست خواهید داشت.
برای آن که خیلی خوب تفاوت کابل افشان و نیمه افشان را متوجه شویم و بین این کابل تمایز قائل گردیم، باید مزایای هر کدام را به صورت مجزا بررسی کنیم؛
از جمله تفاوت کابل افشان و نیمه افشان این است، که دارای مزایای کمتری می باشد. لطفا به موارد زیر دقت بفرمایید؛
آیتم های بالا خیلی خوب تفاوت کابل افشان و نیمه افشان را مورد بررسی و تشریح قرار دادند. با بررسی این مزایا انتخاب برایتان کار ساده تری خواهد بود.
جهت کسب اطلاعات بیشتر کلیک کنید
برای این که خیلی خوب تفاوت کابل افشان و نیمه افشان را درک نماییم، کاربرد های هر کدام را بررسی خواهیم نمود. لطفا به جدول زیر دقت بفرمایید؛
| کابل ها | کاربرد | |||||
| افشان | لوله های خرطومی | دستگاه های برقی متحرک | محیط های خشک و مرطوب | تابلوهای برق | فیوزها و کلیدها | محیط های با لرزش |
| نیمه افشان | مسیرهای ثابت برق | مصارف عمومی | کارگاه ها و مراکز تولیدی | تابلوهای برق فشار ضعیف | محیط های درگیر نویز | کابل های زمینی |
جدول بالا خیلی خوب تفاوت کابل افشان و نیمه افشان از لحاظ کاربرد و موارد استفاده را بیان می دارد. با این وجود بر اساس نیاز پروژه و شرایط محیط قادریم بین این دو کابل دست به انتخاب بزنیم.
در بخش های قبلی راجع به تفاوت کابل افشان و نیمه افشان خیلی خوب صحبت کردیم، در این جا خواهیم گفت، که برای انتخاب میان این دو محصول باید به چه مواردی توجه کنیم. لطفا به موارد زیر دقت بفرمایید؛
کلاس هادی: با توجه به کلاس هادی و شرایط پیش رو به راحتی قادر به انتخاب خواهید بود. در مدل های نیمه افشان گاهی شاهد صد رشته نازک در هادی می باشیم. به عنوان مثال در کابل افشان شماره ۱۰، تعداد رشته های فلزی نازک بین ۸۰ الی ۱۵۰ عدد متغیر می باشد. اما در مدل نیمه افشان کلا این رشته ها بین ۷ تا ۲۴ عدد هستند. شما با توجه به کلاس هادی و نیاز پروژه قادر به انتخاب میان این دو کابل خواهید بود.
انعطاف پذیری: با توجه به تفاوت کابل افشان و نیمه افشان از لحاظ انعطاف پذیری به راحتی می توان دست به انتخاب زد. چیزی که آزمایش ها به ما نشان می دهد، کابل افشان اگر بیش از ۲۰,۰۰۰ بار هم خم گردند، شکسته نخواهند شد. این باعث شده تا مسیر های دارای پیچ و خم، بازو های متحرک و موتور های متحرک بکار رود. اما در کابل های نیمه افشان این مقاومت در مقابل شکسته شدن در بازه ی ۵,۰۰۰ تا ۱۰,۰۰۰ بار خمش خواهد بود. از این رو برای ترانکینگ ساختمانی، سینی تابلو برق، سینی کابل می توان به راحتی به سراغ مدل نیمه افشان رفت.
استحکام مکانیکی: از جمله تفاوت کابل افشان و نیمه افشان این بوده، که مدل افشان در مقابل کشیدگی و فشار مکانیکی قدرت بسیار اندکی دارد، اما این موضوع در مدل نیمه افشان کاملا متفاوت می باشد. این کابل در برابر ضربات متعدد، فشار و کشیدگی بسیار قدرتمند بوده و پابرجا می ماند.
اتصال پذیری: باید بگوییم که نمی توان کابل نیمه افشان را به ترمینال های پیچی متصل کرد، چرا که بسیار خطرناک خواهد بود و خطر حریق به خاطر کاهش مقاومتش بسیار بالا می رود. اما این روند در کابل های نیمه افشان متفاوت است. به خاطر یکپارچگی مفتول های آن اتصالی محکم خواهیم داشت. از این رو در تابلو های فشار قوی، ضعیف و حتی متوسط به راحتی استفاده می شود. با این تفاوت کابل افشان و نیمه افشان انتخاب برای ما بسیار آسان می گردد.
در این مقاله راجع به تفاوت کابل افشان و نیمه افشان صحبت کردیم. این دو سیم و کابل از لحاظ مغزی با هم کاملا متفاوت می باشند. نوع و طراحی مغزی در آن ها سبب شده تا قابلیت ها و مزایای متفاوتی از همدیگر داشته باشند و در تجهیزات و مراکز کاملا متفاوت مورد استفاده و بهره وری قرار بگیرند. اگر خواهان خرید کابل افشان و نیمه افشان با کیفیتی بسیار بالا می باشید، مجموعه سیگنال ارتباط در کنارتان است. کافیست به وب سایت این مجموعه مراجعه بفرمایید.
