راهنمای کامل علائم اختصاری کابل اعلام حریق

علائم اختصاری کابل اعلام حریق زبانی ساده و قابل فهم هستند، که بهره وری و استفاده از این کابل ها را برایمان ساده کرده اند. در اگر دنیای ارتباطات را به یک فرش تشبیه کنیم، کابل ها در حقیقت تار های این فرش هستند، که تمامی ارتباطات به واسطه آن ها برقرار می گردد.

اما چگونه می توان اطمینان حاصل کرد که این تار ها در لحظه ی بحران، وظیفهٔ خود را به درستی انجام می دهند؟ برای یافتن پاسخ باید خیلی خوب علائم اختصاری آن ها شناخت. این کدها که در نگاه اول مجموع ای گیج کننده ای از حروف و اعداد به نظر می رسند، در واقع شناسنامه ی فنی کابل هستند و رازهای مهمی درباره ی مقاومت در برابر آتش، میزان دود، ساختار و کارایی آن فاش می کنند. برای انتخاب بهترین کابل باید حتما این زبان جالب را شناخت.

بررسی معنای علائم اختصاری کابل اعلام حریق

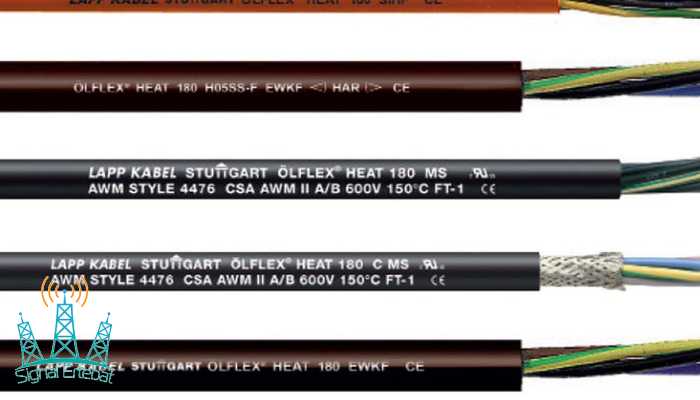

علائم اختصاری کابل اعلام حریق یا کد هایی که روی کابل های اعلام می بینید، حکم شناسنامه یا کارت مشخصات فنی آن کابل را دارند. هر حرف انگلیسی در این کد، یک ویژگی خاص از کابل را نشان می دهد. مثلاً جنس روکش آن چیست، آیا در برابر حریق مقاومت می کند یا مقدار دود آن در زمان آتش سوزی چقدر است؟ این علائم بر پایه قوانین و استانداردهای معتبر جهانی ثبت می شوند تا اطلاعاتی دقیق و یکسان در اختیار همه قرار گیرد.

این استانداردها (مانند BS و EN) مشخص می کنند که هر حرف در علائم اختصاری کابل اعلام حریق بیانگر چه چیزی است. برای مثال، با نگاه به این کدها می توان فهمید که عایق کابل از چه جنسی است، آیا دارای لایه محافظ فلزی هست یا خیر، سیم های داخل آن به چه شکلی تابیده شده اند و مهم تر از همه، در برابر عوامل مخربی مثل آتش، دما و دود تا چه حد مقاومت و پایداری از خود نشان می دهد. درک این کدها به انتخاب کابل مناسب و مطمئن برای سیستم حیاتی اعلام حریق کمک شایانی می کند.

بررسی معروف ترین علائم اختصاری کابل اعلام حریق

خب باید بدانید که علائم اختصاری کابل اعلام حریق بسیار متنوع هستند، که رایج نرین و معروف ترین آن ها به شرح زیر است؛

• LSZH (دود کم و بدون هالوژن)

وقتی ایمنی انسان ها در اولویت است، LSZH دیگر تنها یک مشخصه فنی نیست، بلکه یک انتخاب اخلاقی محسوب می شود. این علامت مخفف “Low Smoke Zero Halogen” به معنای “دود کم و بدون هالوژن” می باشد. در حین آتش سوزی، کابل های معمولی قادرند با تولید دود غلیظ سیاه، دید را به صفر برسانند و با انتشار گازهای اسیدی و سمی، تنفس را به کابوس تبدیل کنند.

علائم اختصاری کابل اعلام حریق LSZH به ما می گوید دارای یک کابل ویژه هستیم، که در بحران آتش سوزی شبیه به یک سیستم تصفیه هوا است. آن ها به گونه ای طراحی شده اند که حداقل دود را تولید کرده و فاقد مواد هالوژن دار (مثل کلر) هستند که در تماس با آتش، گازهای خورنده و کشنده ایجاد می کنند. به همین دلیل، استفاده از آن ها در تونل ها، بیمارستان ها، فرودگاه ها و هر فضای بسته و پرجمعیتی، نه یک گزینه، که یک عضو جدایی نا پذیر است.

• PH (مقاومت زمانی در برابر آتش)

از جمله علائم اختصاری کابل اعلام حریق PH90 یا PH120 بوده، که دقیقا راجع به دوام صحبت می نماید. آن ها نشان می دهند که این کابل در بدترین شرایط ممکن چقدر مقاومت دارد. این استاندارد که بر مبنای آزمون های سختگیرانه ای مانند IEC 60331 تعریف شده، کابل را در معرض شعله مستقیم و دمای بسیار بالا اغلب حدود ۷۵۰ تا ۹۵۰ درجه سانتی گراد قرار می دهد.

عدد پس از PH دقیقاً بیانگر تعداد دقیقه هایی است که کابل تحت این شرایط دشوار، نه تنها از هم نمی پاشد، بلکه عملکرد الکتریکی خود را نیز کاملاً حفظ می کند. یک کابل با درجه PH120، به این معناست که برای ۱۲۰ دقیقه (دو ساعت کامل) در دل آتش می سوزد و همچنان سیگنال های حیاتی سیستم اعلام حریق را بدون وقفه انتقال می دهد و زمان ارزشمند را برای تخلیه و اطفا خریداری می کند.

• NH / FE180 (کابل های نسوز)

علائم اختصاری کابل اعلام حریق همگی هر کدام یک هدف خاص دارند. برخی از کابل ها تنها برای شرایط عادی ساخته نشده اند، بلکه مأموریتی ویژه برای روز مبادا دارند. علامت هایی مانند NH (مخفف نسوز) یا FE180 دقیقاً مشخصه همین قهرمانان جذاب هستند. NH به طور کلی به کابل هایی گفته می شود که در برابر شعله مقاومت بالایی دارند و نمی سوزند. اما FE180 دقت را به سطح بالاتری می برد.

FE180 به عنوان یکی از نشانه های علائم اختصاری کابل اعلام حریق بوده، که در واقع یک استاندارد آلمانی سخت گیرانه است. همچنین تضمین می کند کابل در طی یک آتش سوزی مهیب، به مدت ۱۸۰ دقیقه (یعنی سه ساعت کامل) عملکرد الکتریکی خود را حفظ کند. این کابل ها اغلب برای تغذیه سیستم های حیاتی مانند پمپ های آتشنشانی، روشنایی اضطراری و خود سیستم اعلام حریق در ساختمان های مرتفع و مراکز حیاتی به کار می روند تا اطمینان حاصل شود حتی اگر آتش بیداد کند، این سیستم ها تا دقایق آخر زنده می مانند.

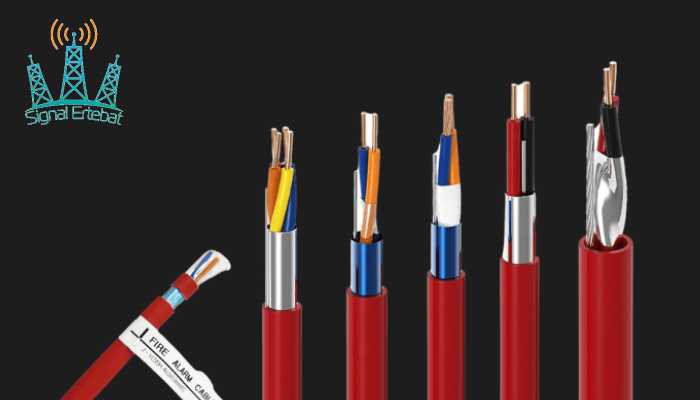

• SHF / CWS / CWB (ساختارهای محافظ)

خب از جمله علائم اختصاری کابل اعلام حریق SHF / CWS / CWB می باشد. در دنیای پر از نویز و تداخل الکتریکی امروز، کابل ها نیاز به یک زره دارند. اینجاست که علائم مربوط به شیلد و محافظ وارد می شوند. SHF معمولاً به معنای “شیلد فویل” می باشد‌، که در واقع یک لایه نازک و چسبنده از آلومینیوم بوده، که دور کابل پیچیده شده تا مانند یک سد در برابر نویزهای الکتریکی محیط عمل کند.

اما در محیط های با نویز بسیار شدید یا برای محافظت فیزیکی بیشتر، از شیلدهای قوی تری استفاده می شود. CWS به معنای شیلدی است که از سیم های مسی نازک بافته شده، و CWB (یا SWB) به شیلد بافت محکم مسی اشاره دارد. این لایه های محافظ نه تنها از سیگنال های حساس سیستم اعلام حریق در برابر اختلال محافظت می کنند، بلکه گاهی به عنوان سیم زمین نیز عمل کرده و ایمنی را دوچندان می کنند.

• CU / TCU (جنس هادی)

قلب تپنده هر کابل، هادی یا رشته های درون آن است. علامت CU ساده و گویاست. این نشان می گوید که هادی از جنس مس خالص می باشد. مس به دلیل رسانایی الکتریکی فوق العاده و قیمت نسبتاً مناسب، رایج ترین ماده برای ساخت هادی هاست. اما مس در برخی محیط ها ممکن است در معرض تهدید باشد.

اینجاست که TCU یا “مس قلع اندود شده” که یکی از علائم اختصاری کابل اعلام حریق است، وارد صحنه می شود. در این نوع، یک لایه نازک از قلع بر روی هادی مسی نشسته است. این پوشش به ظاهر نازک، سپری در برابر رطوبت، اکسید شدن و خوردگی ناشی از برخی مواد شیمیایی می باشد. این ویژگی، عمر کابل را در محیط های مرطوب مانند زیرزمین ها، کارخانه ها یا مناطق صنعتی نزدیک دریا به طور قابل توجهی افزایش می دهد.

• 2×1.5 /  4×2.5 ( سایز و ساختار )

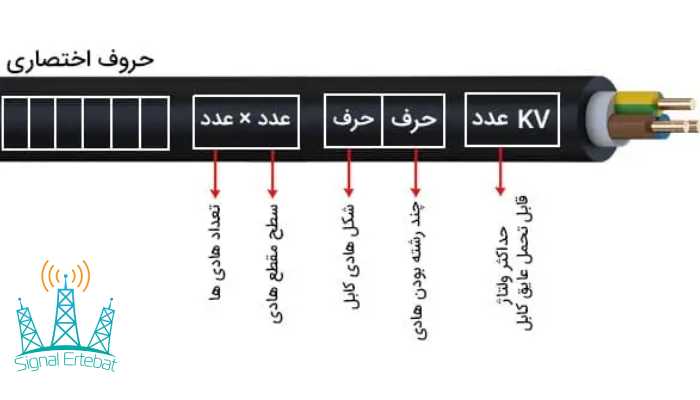

این اعداد و حروف که شبیه یک فرمول ریاضی به نظر می رسند، در واقع پاسپورت فنی کابل هستند و در گروه علائم اختصاری کابل اعلام حریق قرار می گیرند. عدد اول (قبل از علامت x) تعداد “رشته” یا سیم های مستقل داخل کابل را نشان می دهد. برای مثال، عدد ۲ به معنای یک زوج سیم است که برای یک مدار معمولی اعلام حریق کافی است.

عدد دوم (پس از علامت x) که با واحد میلی متر مربع نوشته می شود، “سطح مقطع” هر رشته را بیان می کند. این عدد مستقیماً با توان انتقال جریان و کاهش افت ولتاژ در مسیرهای طولانی مرتبط است. یک کابل با مشخصه 2×1.5 یعنی دو رشته سیم که هر کدام سطح مقطعی معادل ۱.۵ میلی متر مربع دارند. انتخاب سایز مناسب، تضمین می کند که سیگنال های مهم اعلام حریق در هر نقطه از ساختمان، قوی و واضح دریافت شوند.

آیتم های بالا همگی از جمله رایج ترین علائم اختصاری کابل اعلام حریق بودند، که شناخت آنان به ما کمک می کند، کابل درستی را انتخاب کنیم.

چرا باید علائم اختصاری کابل اعلام حریق را پیش رو قرار داد؟

شناخت و آگاهی از علائم اختصاری کابل اعلام حریق ما را مزایای متعددی روبرو می سازد، که با شرح زیرند؛

افزایش ایمنی ساختمان

انتخاب کابل مناسب، مانند انتخاب رگ های حیاتی برای یک ساختمان است. این کار باعث می شود سیستم اعلام حریق در لحظه وقوع خطر، مانند یک سیستم عصبی سالم و هوشیار عمل کند. در نتیجه، جان ساکنان با اطمینان بیشتری حفظ خواهد شد.

جلوگیری از خطاهای اجرایی

وقتی از کابل با مشخصات دقیق استفاده می کنیم، مانند این است که نقشه ای روشن در دست مجری قرار داده ایم. این موضوع از اشتباهات نصب، اتصالات نادرست و مشکلات فنی پیش بینی نشده به طور چشمگیری جلوگیری می کند.

پیشگیری از کاهش عمر سیستم

انتخاب کابل مناسب به واسطه ی علائم اختصاری کابل اعلام حریق باعث شده، تا یک همراه بادوام برای سیستم داشته باشیم. این همراهی درست باعث می شود تجهیزات تحت فشار اضافی قرار نگیرند و سال های طولانی بدون افت عملکرد، به کار خود ادامه دهند.

جلوگیری از هزینه های تعمیراتی آینده

وقتی کابل درست و با کیفیت که کاگلا با شرایط محیطی تطابق دارد، انتخاب کنیم، در آینده نیز خود را درگیر هزینه های تعمیراتی نخواهیم کرد. این کار از هزینه های ناگهانی و گاهی سرسام آور تعمیرات و تعویض های زودهنگام پیشگیری می نماید.

توجه به LSZH بودن کابل

این که کابل انتخابی ما در هنگام تناس با حرارت و آتش به یک ماده خطرات تبدیل نمی شود، بسیار اهمیت دارد. این کابل در هنگام آتش سوزی، دود غلیظ و گازهای سمی تولید نمی کند و راه فرار را برای افراد امن و قابل دیدن نگه می دارد. خب این اتفاق فقط در اثر شناخت علائم اختصاری کابل اعلام حریق رخ می دهد‌

مقاومت دمایی بالا

کابلی که درجه مقاومت دمایی بالایی دارد، مانند یک سرباز مقاوم در شرایط سخت عمل می کند. این ویژگی تضمین می کند که حتی در دمای بسیار بالا هم سیگنال های حیاتی انتقال پیدا کنند.

دارا بودن شیلد مناسب

شیلد مناسب برای کابل، مانند یک محافظ شخصی در برابر نویز و اختلالات الکتریکی است. این لایه محافظتی، از تداخل سیگنال ها جلوگیری کرده و پیام های اعلام حریق را بدون تحریف منتقل می کند.

تضمین عملکرد پایدار در زمان بحران

به واسطه ی توجه به علائم اختصاری کابل اعلام حریق هنگام خرید کابل مطمئن می شویم، که عملکرد بی وقفه سیستم در دقیقه های سرنوشت ساز حتمی است. این پایدار بودن، تفاوت بین یک حادثه کنترل شده و یک فاجعه را مشخص می کند.

مثال هایی از علائم اختصاری کابل اعلام حریق

برای این که بهتر با علائم اختصاری کابل اعلام حریق آشنا شوید، از مثال های زیر استفاده می کنیم؛

شناخت علائم اختصاری کابل اعلام حریق به ما کمک می کند، تا همیشه به سراغ بهترین و مناسب ترین کابل ممکن برویم.

کلام آخر

علائم اختصاری کابل اعلام حریق زبانی فنی و حیاتی هستند که بی اعتنایی به آنه  هزینه های جانی و مالی گزافی در پی دارد. این کدها از LSZH و PH گرفته تا NH و FE180 داستان مقاومت، ایمنی و کیفیت کابل را روایت می کنند. با یادگیری این زبان، نه تنها در انتخاب محصول مناسب، بلکه در ارتقای قابلیت اطمینان کل سیستم گام بزرگی بر می دارید. مجموعه سیگنال ارتباط در طی انتخاب و خرید انواع کابل ها کنار شماست و هر گونه راهنمایی که لازم باشد را ارائه می دهد.
