اگر دوست دارید با اصطلاحات کانکتور آشنا شوید، این مقاله برای شماست. باید بگوییم که قطعات الکترونیکی به بخش جدایی ناپذیر زندگی روزمره ما تبدیل شده اند. از ساده ترین لوازم خانگی تا پیشرفته ترین تجهیزات صنعتی، همگی برای انتقال جریان و سیگنال به اتصالات مطمئنی نیاز دارند. کانکتورها یا سوکت ها، همان اجزای کلیدی هستند که این وظیفه خطیر را بر عهده می گیرند.
تنوع بالای این قطعات در بازار و کاربرد گسترده آنها در زمینه های گوناگون، آشنایی با اصطلاحات تخصصی مربوطه را به یک ضرورت تبدیل کرده است. در این مقاله از مجموعه سیگنال ارتباط، قصد داریم شما را با مهم ترین واژگان حوزه کانکتور آشنا سازیم تا با دانشی دقیق تر، اقدام به انتخاب و استفاده از این قطعات نمایید.
جهت کسب اطلاعات بیشتر کلیک کنید
این که اصطلاحات کانکتور چه هستند و چه اهمیتی دارند، به ما کمک می کند تا خوب آن ها را بفهمیم و به درستی هنگام انتخاب اتصال دهنده ها از آنان استفاده کنیم.
در واقع آشنایی با اصطلاحات کانکتور ها، نخستین گام برای انتخاب درست اتصالات الکترونیکی محسوب می شود. واژگانی نظیر «نری» و «مادگی» مستقیماً تعیین می کنند که دو قطعه چگونه در کنار یکدیگر قرار می گیرند و آیا اتصال فیزیکی میان آنها برقرار خواهد شد یا خیر. در واقع این دو واژه نری و مادگی ظاهر و شکل کانکتور را نشان داده و از هم متمایزشان می کند.
همچنین درک مفهوم «گام» که هان فاصله ی میان پین هاست، هنگام طراحی یا تعمیر بردهای الکترونیکی نقشی حیاتی دارد، زیرا کوچک ترین بی توجهی در این زمینه کل مدار را از کار می اندازد. از سوی دیگر، شناخت درست «تعداد پین» و «پلاریته» تضمین می کند که نه تنها جریان یا سیگنال به درستی منتقل شود، بلکه از آسیب دیدن قطعات ناشی از اتصال اشتباه نیز پیشگیری می نماید. به همین خاطر آگاهی کامل از این اصطلاحات کانکتور، مهارتی ضروری بوده، که در حوزه الکترونیک باید از آن بهره مند بود.
در فرآیند مونتاژ یا تعمیر تجهیزات الکترونیکی، ناآشنایی با اصطلاحات کانکتور یکی از منابع اصلی بروز اشتباهات فنی است. برای مثال، تشخیص نوع «ماده سیم خور» از «ماده روبردی» تأثیر مستقیمی بر سهولت نصب و دوام اتصال نهایی دارد. افزون بر این، پدیده ی «پلاریته» که امکان اتصال در یک جهت خاص را فراهم می کند، بدون یادگیری اصطلاحات مربوطه افراد تازه کار دچار سردرگمی خواهد شد.
وقتی فردی بداند چرا روی بدنه کانکتور برآمدگی یا کلید راهنما تعبیه شده، دیگر هرگز قطعه را برعکس وارد مدار نخواهد کرد. در نتیجه، یادگیری دقیق این اصطلاحات کانکتور نه فقط سرعت کار را بالا می برد، بلکه از خسارت های مالی و زمانی ناشی از اتصالات اشتباه جلوگیری می نماید.
بیایید تا اصطلاحات کانکتور را خوب بشناسیم؟
در این جا به صورت جداگانه تمامی اصطلاحات کانکتور را برایتان بررسی خواهیم کرد، لطفا به موارد زیر دقت بفرمایید؛

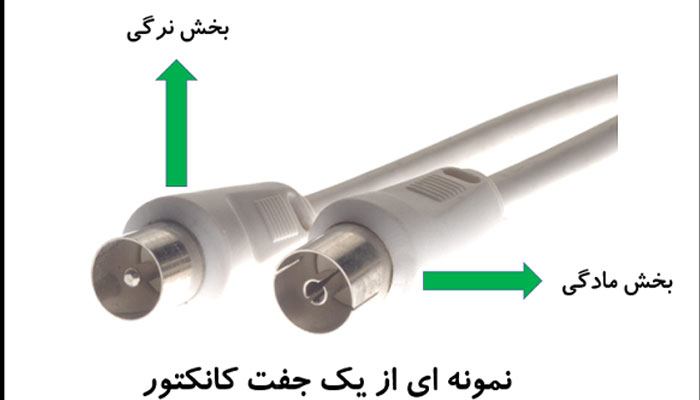

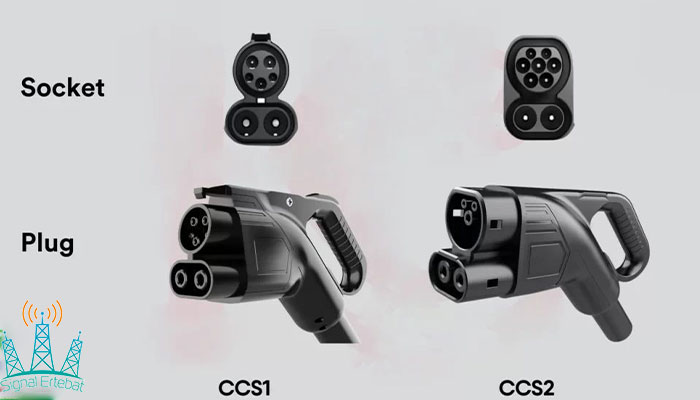

در جهان اتصالات الکترونیکی، نخستین گام برای انتخاب درست، توجه به جنسیت قطعه است. کانکتورها بر اساس ساختار فیزیکی خود به دو دسته اصلی نری و مادگی تقسیم می شوند. بخش نری معمولاً دارای پین های بیرون زده و بخش مادگی شامل حفره هایی برای پذیرش این پین ها است. این تقسیم بندی ساده اما حیاتی، پایه و اساس هر اتصال صحیحی را تشکیل می دهد.
نوع نری خود شامل زیرشاخه هایی نظیر «نر بین راهی» و «نر روبردی» می شود که هرکدام برای کاربرد مشخصی طراحی شده اند. در مقابل، کانکتورهای مادگی اغلب به صورت «سیم خور» تولید می شوند و نمونه روبردی آنها کمتر مورد استفاده قرار می گیرد. آگاهی از این تفاوت ها از اشتباهات رایج در هنگام خرید یا مونتاژ جلوگیری می کند.
دومین چیزی که در معرفی اصطلاحات کانکتور راجع بهش صحبت می نماییم، گام استگداگر بین پین های یک کانکتور دقت کنید، متوجه فاصله ای منظم و تکراری میان آنها خواهید شد. به این فاصله که از مرکز یک پین تا مرکز پین مجاور اندازه گیری می شود، اصطلاحاً «گام» گفته می شود. این مقدار معمولاً بر حسب میلی متر بیان می گردد و اعدادی نظیر ۱.۲۷، ۲.۰ یا ۲.۵۴ میلی متر از نمونه های رایج به شمار می روند.
توجه به این نمونه اصطلاحات کانکتور یعنی گام یک کانکتور هنگام طراحی بردهای الکترونیکی نقشی حیاتی دارد، زیرا جایگاه پین ها روی برد باید دقیقاً با فاصله پین های کانکتور مطابقت کند. نادیده گرفتن این پارامتر، کانکتور را عملاً نصب ناپذیر کرده یا اتصالات ناپایدار و پرخطا ایجاد می نماید. بنابراین، پیش از هر اقدامی، گام مشخص شده روی اطلاعات قطعه را با دقت مطالعه کنید.

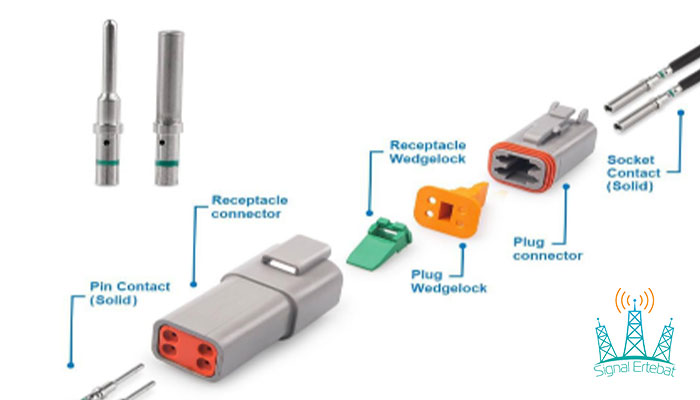

پین یک نمونه دیگر از اصطلاحات کانکتور بوده، که در حقیقت عضو فلزی و رسانای یک کانکتور است که وظیفه انتقال جریان برق یا سیگنال را بر عهده دارد. این قطعات کوچک معمولاً از موادی نظیر برنج، فسفر برنز یا مس بریلیوم ساخته می شوند تا علاوه هدایت خوب، مقاومت مکانیکی مناسبی نیز داشته باشند. جنس این ماده به طور مستقیم بر کیفیت اتصال و طول عمر کانکتور تأثیر می گذارد.
یکی دیگر از ویژگی های مهم، تعداد پین های موجود در یک کانکتور است. این عدد باید دقیقاً برابر با تعداد مسیرهای سیگنال یا تغذیه مورد نیاز قطعه الکترونیکی انتخاب گردد. استفاده از کانکتوری با تعداد پین کمتر، باعث برقراری اتصال به شکلی معیوب می شود و همچنین استفاده از تعداد پین بیشتر نیز معمولاً غیراقتصادی و غیرحرفه ای خواهد بود.
جهت کسب اطلاعات بیشتر کلیک کنید
بیشتر کانکتورها تنها از یک جهت خاص قابلیت اتصال دارند و نمی توانید هر طرف آنها را به هر سمتی وارد کنید. به این ویژگی ذاتی که از وصل اشتباه جلوگیری می کند، «پلاریته» یا قطبیت می گویند. این نام نیز یکی دیگر از اصطلاحات کانکتور می باشد. قطعاتی که دارای این ویژگی هستند، «پلاریته دار» نامیده می شوند و طراحی آنها به گونه ای است که اتصال اشتباه را فیزیکی غیرممکن می سازد.
برای ایجاد این ویژگی، طراحان معمولاً یک برآمدگی، بریدگی یا کلید راهنما بر روی بدنه کانکتور تعبیه می کنند. این برجستگی در سمت مشخصی قرار دارد و باعث می شود کانکتور نر تنها در یک وضعیت با کانکتور مادگی جفت شود. رعایت این اصل نه تنها از سردرگمی هنگام اتصال جلوگیری می کند، بلکه از آسیب دیدن پین ها و مدارات داخلی نیز محافظت می نماید.
آیتم های بالا همگی به نوعی اصطلاحات کانکتور می باشند، که برایتان تشریحشان می کنیم.
شناخت و آشنایی اصطلاحات کانکتور به ما کمک می کند، تا یک خرید خوب و درست را تجربه کنیم. لطفا به موارد زیر دقت بفرمایید؛
نخستین کمبود آشنایی با اصطلاحات کانکتور در فرآیند خرید، پیشگیری از انتخاب جنسیت نادرست است. هنگامی که فرد تفاوت میان کانکتور نری و مادگی را نداند، احتمال خرید قطعه ای که از نظر فیزیکی با نیاز او هماهنگ نیست، به شدت افزایش می یابد.
تصور کنید کانکتوری تهیه می کنید که پین های بیرون زده دارد، در حالی که مدار شما نیازمند یک حفره پذیرنده است. چنین اشتباهی نه تنها اتصال را غیرممکن می سازد، بلکه شما را ناچار به مراجعه مجدد و اتلاف وقت می کند. بنابراین، تشخیص درست جنسیت در همان لحظه خرید، از سردرگمی بعدی جلوگیری می نماید.
اگر اصطلاحات کانکتور را ندانیم، توانایی انتخاب گام صحیح متناسب با برد مدار را نداریم. گام که فاصله میان مرکز دو پین مجاور را نشان می دهد، پارامتری حیاتی برای تطابق فیزیکی کانکتور با جایگاه لحیم روی برد به شمار می رود. بی توجهی به این مقدار امکان داشته منجر به خرید قطعه ای شود که پین های آن یا فاصله ای کمتر از حد نیاز دارند یا بیش از اندازه از هم دور افتاده اند. در هر دو حالت، کانکتور روی برد جای نمی گیرد و یا با اعمال فشار، پین ها خم شده و آسیب می بینند.
سومین نقشی که دانش اصطلاحات کانکتور در خرید ایفا می کند، تعیین دقیق تعداد پین مورد نیاز است. هر کانکتور بسته به کاربرد خود، تعداد مشخصی پین برای انتقال سیگنال یا جریان برق در اختیار می گذارد. اگر مدار شما به هشت مسیر مجزا نیاز داشته باشد، تهیه کانکتوری با شش پین عملاً دو مسیر را بی اتصال رها می کند و باعث اختلال در عملکرد مجموعه می شود.
از سوی دیگر، خرید کانکتوری با پین های اضافی نه تنها هزینه غیرضروری به همراه دارد، بلکه فضای اضافه روی برد اشغال می کند. در نتیجه، شمردن درست تعداد پین ها و هماهنگی آن با نیاز مدار، از اصول اولیه خرید حرفه ای می باشد.
اگر اصطلاحات کانکتور را بشناسیم، توانایی تشخیص کانکتورهای پلاریته دار و درک جهت صحیح اتصال را داریم. بسیاری از کانکتورها تنها از یک زاویه مشخص امکان جفت شدن دارند و اگر این ویژگی نادیده گرفته شود، امکان داشته فرد اشتباهاً قطعه ای بخرد که برآمدگی یا کلید راهنما در سمت نادرستی قرار دارد.
چنین اشتباهی هنگام اتصال نهایی، یا باعث می شود کانکتور وارد جایگاه خود نشود و یا اگر با زور وارد شود، پین ها شکسته و مدار از کار می افتد. فهمیدن از مفهوم پلاریته در لحظه خرید، اطمینان می دهد که قطعه انتخابی دقیقاً با طراحی مدار شما هماهنگ است.
وقتی خیلی خوب اصطلاحات کانکتور را بشناسیم، امکان تشخیص نوع اتصال فیزیکی کانکتور پیش از خرید را داریم. کانکتورها بسته به شیوه نصب به انواع مختلفی تقسیم می شوند. برخی مستقیماً روی برد لحیم می گردند (روبردی)، برخی به انتهای سیم متصل می شوند (سیم خور)، برخی با زاویه راست نصب می گردند (رایت انگل) و برخی نیز به روش اتصال سطحی (SMD) روی برد قرار می گیرند.
اگر فرد نداند پروژه او به کدام یک از این انواع نیاز دارد، احتمال خرید قطعه ای که از نظر مکانیکی قابل نصب نیست، بسیار بالاست. بنابراین، دانستن این تفاوت ها در زمان خرید خیلی مهم می باشد.
از دیگر فواید اصطلاحات کانکتور چنین بوده، که باعث پیشگیری از آسیب به قطعات و ایجاد اتصالات ناپایدار می شود. وقتی فرد بدون توجه به گام، جنسیت، پلاریته و تعداد پین اقدام به خرید می کند، در نهایت مجبور می شود کانکتور نادرست را با فشار یا به زور وارد مدار نماید.
چنین اتصال اجباری، اغلب منجر به خم شدن پین ها، ترک خوردن بدنه پلاستیکی یا تماس ناپایدار و قطع و وصل شدن سیگنال می گردد. یک اتصال ناپایدار قادر است، عملکرد کل دستگاه را مختل کرده و عیب یابی آن را بسیار دشوار سازد. در نتیجه، خرید آگاهانه با تکیه بر شناخت اصطلاحات کانکتور، از بروز این مشکلات پیشگیری می نماید.
اشنایی با اصطلاحات کانکتور برای هر فعال یا علاقه مند به حوزه الکترونیک امری ضروری محسوب می شود. واژگانی نظیر جنسیت، گام، پین و پلاریته، اگرچه در نگاه اول ساده به نظر می رسند، اما نقشی تعیین کننده در موفقیت یک پروژه الکترونیکی ایفا می کنند.
نادیده گرفتن هر یک از این مفاهیم باعث شده، از خرید اشتباه گرفته تا آسیب فیزیکی قطعات و اتصالات ناپایدار، هزینه ها و دشواری های متعددی را ایجاد نماید. بر این اساس، توصیه می شود پیش از هر اقدامی، زمان کوتاهی را به یادگیری و مرور این اصطلاحات اختصاص دهید. مجموعه سیگنال ارتباط قادر است تمام این اطلاعات را در اختیارتان قرار دهد.
