تست قطعی سیم با مولتی متر

در دنیایی که همه چیز به کابل ها و سیم ها مرتبط هستند، هر گونه قطعی در اتصالات الکتریکی قادر بوده، عملکرد دستگاه ها را مختل کند. تست قطعی سیم با مولتی متر یکی از ساده ترین و دقیق ترین روش های عیب یابی است. این ابزار همه کاره، در کسری از ثانیه وجود یا عدم وجود اتصال را مشخص می کند. از سیم های برق خانگی تا کابل های تلفن و شبکه، مولتی متر پاسخگوی نیازهای تشخیصی است. در این مقاله از مجموعه سیگنال ارتباط، با نحوه ی تنظیم دستگاه و تفسیر نتایج آشنا خواهید شد. همچنین نکات ایمنی حیاتی پیش از تست را مرور می کنیم. با ما همراه باشید تا مشکلات سیم کشی را به سادگی شناسایی و برطرف کنید.

بررسی روش های کاربردی تست قطعی سیم با مولتی متر

خب باید بگوییم، که روش های مختلفی جهت تست قطعی سیم با مولتی متر وجود داشته، که نباید از آن ها غافل شد؛

• تست قطعی با مولتی متر (حالت Continuity یا بوق)

پیش از شروع عیب یابی، دستگاه مولتی متر را روی حالت بوق یا Continuity تنظیم کنید. این حالت معمولاً با آیکن دیود یا موج صوتی روی صفحه مشخص می شود. برای انجام تست قطعی سیم، باید هر بار فقط یک مدار را بررسی کنید. یک پروب را به یکی از شاخه های سیم و پروب دیگر را به اتصالات ورودی سوئیچ متصل نمایید. اگر دستگاه بوق نزند، یعنی سیم شما دچار قطعی شده است. همچنین دقت داشته باشید که پروب ها فقط یک سر مدار را لمس کنند تا خوانش اشتباه نگیرید. این نکته به ویژه در مدارهای پیچیده که چندین مسیر موازی دارند، بسیار حیاتی است.

در مرحله ی بعد، همین کار را برای رشته ی دیگر سیم نیز تکرار کنید. اگر مولتی متر برای هر دو اتصال سوئیچ بوق بزند، یعنی اتصال کوتاه رخ داده است. اما اگر فقط برای یکی از اتصالات بوق شنیده شود، مدار شما سالم است. برای تست قطعی سیم با مولتی متر، توصیه می کنم پیش از شروع، دفترچه ی راهنمای دستگاه را مرور کنید تا با نشانه های هر حالت آشنا شوید. گاهی اوقات بوق ضعیف یا قطع ووصل دار، نشانه ی اتصالی ناپایدار است که خود نیاز به بررسی بیشتری دارد.

• تست قطعی سیم کشی با بررسی سوئیچ

برای عیب یابی سوئیچ، ابتدا سیم های میدان را از آن جدا کنید. این کار ضروری است چون سیم های میدان حتی در صورت شکستگی، ممکن است اتصال کوتاه نشان دهند. برای تست قطعی سیم با مولتی متر، یک پروب را به اتصال برق ورودی سوئیچ وصل کنید. پروب دیگر را به یکی از ترمینال های سیم میدان متصل نمایید. اگر بوقی شنیده نشود، یعنی اتصال در سوئیچ قطع شده است. همیشه پیش از جداکردن سیم ها، از قطع بودن جریان برق اصلی اطمینان حاصل کنید تا خطری شما را تهدید نکند.

سپس دومین اتصال برق ورودی را با هر دو ترمینال سیم میدان تست کنید. اگر برای هر دو اتصال بوق شنیده شود، سوئیچ شما اتصال کوتاه دارد. اما اگر فقط برای یکی از آنها بوق بزند، مدار شما عملکرد مناسبی دارد. در پایان، اگر سیم و سوئیچ هر دو سالم بودند، باید خود ابزار را بررسی کنید. برای تست قطعی سیم با مولتی متر، پروب ها را به سیم های میدان دستگاه وصل کنید تا از سلامت آن مطمئن شوید. گاهی مشکل از اتصالات داخلی خود دستگاه است که با این روش به راحتی قابل تشخیص خواهد بود.

• تست قطعی سیم با اهم متر

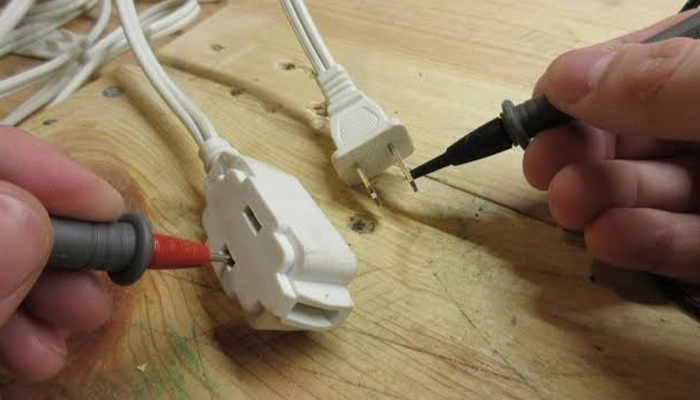

برای این روش، مولتی متر را روی حالت اهم متری تنظیم نمایید. کابل های موردنظر را مانند راهنمای دستگاه به مولتی متر متصل کنید. برای انجام تست قطعی سیم با مولتی متر، یک پروب را به یکی از پرانک های AC سیم برق بزنید. پروب دیگر را به یک سر سمت کنسول سیم برق تماس دهید. اگر اتصال الکتریکی برقرار باشد، دستگاه بوق خواهد زد. بهتر است پیش از تست، از تماس خوب پروب ها با سطوح فلزی اطمینان حاصل کنید تا نتیجه ی کاذب نگیرید.

اگر بار اول بوق نشنیدید، پروب را به پرانک دیگر متصل کنید. در صورت عدم بوق در هر دو حالت، یعنی سیم برق شما دارای مدار باز است و باید تعویض شود. برای تست اتصال کوتاه، هر دو پرانک سمت AC را همزمان لمس کنید. اگر بوق شنیده شود، سیم برق شما خراب است و نباید از آن استفاده کنید. با تست قطعی سیم با مولتی متر، این تست دوگانه، هم مدار باز و هم اتصال کوتاه را پوشش می دهد و تصویر کاملی از وضعیت کابل به شما ارائه می کند.

• تست قطعی سیم نول (با فازمتر)

تشخیص قطعی سیم نول با فازمتر، روشی سریع و ساده است. وقتی دستگاهی مشکل پیدا می کند، فاز و نول هنگام تست، هر دو چراغ فازمتر را روشن می کنند. برای تست قطعی سیم با مولتی متر، ابتدا جریان برق را قطع کنید و از دستکش عایق استفاده نمایید. سپس نول ها را از اکسید یا زنگ زدگی پاک کنید تا مس سرخ و تمیز دیده شود. این کار را با سمباده یا برس سیمی انجام دهید تا لایه ی اکسیدی کاملاً از بین برود.

میزان پاک سازی باید تا جایی باشد که سطح فلزی براق نمایان گردد. این کار معمولاً مشکل قطعی سیم نول را برطرف می کند. پس از تمیزکاری، دوباره مدار را تست کنید تا از برقراری ارتباط مطمئن شوید. در بسیاری از موارد، همین اقدام ساده مشکل را حل می کند. اگر پس از تمیزکاری همچنان مشکل باقی ماند، احتمالاً قطعی در قسمتی دیگر از مسیر رخ داده است که برای تست قطعی سیم با مولتی متر نیاز به بررسی بیشتری دارد.

• تست قطعی سیم تلفن

اتصال کوتاه بین دو سیم تلفن، باعث از کار افتادن سرویس شما می شود. برای عیب یابی، ابتدا جعبه تلفن نزدیک کنتور برق را باز کنید. برای تست قطعی سیم با مولتی متر، یک گوشی را مستقیماً به پریز تلفن وصل کنید. اگر سیگنالی دریافت نکردید، مشکل از سیم کشی ساختمان نیست. اما اگر صدای بوق شنیدید، یعنی مخابرات سیگنال را به خانه شما می فرستد. در این مرحله، می توانید مطمئن شوید که مشکل خارج از ساختمان نیست و باید به دنبال عیب در سیم کشی داخلی بگردید.

حالا مولتی متر را روی حالت بوق قرار دهید و پروب ها را به دو سیم جداگانه متصل کنید. اگر صدای بوق شنیدید، بین آن دو سیم اتصال کوتاه وجود دارد. سیم هایی که با هم تماس دارند را از هم جدا کنید و دوباره تست را تکرار نمایید. با تست قطعی سیم با مولتی متر، می توانید مشکل سیم کشی تلفن را به راحتی پیدا نمایید. در سیستم های تلفن قدیمی، گاهی اتصالات در پریزها یا نقاط واسط دچار مشکل می شوند که با این روش قابل شناسایی است.

• بررسی ظاهری کابل

پیش از هر تست الکتریکی، کابل را از لحاظ آسیب های فیزیکی بررسی کنید. سیم برق را از پریز جدا کنید و مطمئن شوید جریانی از آن عبور نمی کند. برای تست قطعی سیم با مولتی متر، ابتدا تمام طول کابل را با دست لمس کنید تا گرمای غیرعادی را حس کنید. به دنبال بریدگی، خرابی عایق، ذوب شدن یا سوختگی شاخه بگردید. همچنین اتصالات و نقاط خم شده را با دقت بیشتری وارسی کنید، زیرا این نواحی بیشترین آسیب را می بینند.

هر گونه آسیب سطحی را با چسب برق یا لوله ی PVC منقبض شونده ترمیم کنید. اگر آسیب شدید است، به جای تعمیر، کابل جدیدی تهیه کنید. نواحی آسیب دیده را علامت گذاری کنید تا بعداً به راحتی پیدا شوند. این بازرسی بصری، اغلب مشکل را بدون نیاز به دستگاه نشان می دهد. حتی اگر با چشم چیزی مشاهده نکردید، باز هم تست قطعی سیم با مولتی متر را انجام دهید چون برخی آسیب ها درون عایق پنهان هستند و با چشم دیده نمی شوند.

• ترمیم آسیب های سطحی

پس از شناسایی محل آسیب، نوبت به ترمیم آن می رسد. برای تست قطعی سیم با مولتی متر، ابتدا ناحیه ی آسیب دیده را کاملاً تمیز کنید. چسب برق را بردارید و روی روکش آسیب دیده قرار دهید؛ سپس چند دور آن را بپیچید. این چسب در برابر جریان الکتریکی مقاومت می کند و تا زمانی که سیم فلزی نمایان نباشد، ایمنی را تضمین می کند. دقت کنید که چسب را با کشش مناسب بپیچید تا کاملاً روی سطح بچسبد و جای حباب هوا باقی نماند.

روش دیگر، استفاده از لوله ی PVC منقبض شونده است. لوله را روی قسمت آسیب دیده قرار دهید و به آرامی حرارت دهید تا جمع شود و ناحیه را بپوشاند. اگر نیاز به اتصال دو سیم دارید، از روش های استاندارد اتصال سیم استفاده کنید. پس از ترمیم، دوباره مدار را تست کنید تا از سالم بودن آن مطمئن شوید. همیشه به خاطر داشته باشید که ترمیم های موقت، جایگزین تعویض کابل در درازمدت نمی شوند و بهتر است در اولین فرصت، با تست قطعی سیم با مولتی متر از سلامت کامل آن اطمینان پیدا کنید.

بررسی مزایا و معایب تست قطعی سیم با مولتی متر

زمانی که به سراغ تست قطعی سیم با مولتی متر می رویم، با مزایا و معایبی روبرو می شویم، که به شرح زیرند؛

با بررسی این جدول چالش ها و نقاط قوت تست قطعی سیم با مولتی متر به خوبی مشخص می شود.

کلام آخر

در پایان، تست قطعی سیم با مولتی متر یکی از کارآمدترین و در دسترس ترین روش های عیب یابی برق و الکترونیک است. این روش با دقت و سرعت مناسب، به تجهیزات پیچیده ای نیاز ندارد و با اندکی آگاهی قابل اجراست.

البته باید توجه داشت که این روش محل دقیق قطعی در طول کابل را نشان نمی دهد و در موارد خاص به تجهیزات تکمیلی نیاز است. رعایت نکات ایمنی و تفسیر درست نتایج، مهارت هایی هستند که با تمرین به دست می آیند. تسلط بر این ابزار ساده اما قدرتمند، در وقت و هزینه صرفه جویی کرده و از خسارت های جبران ناپذیر جلوگیری می کند.
