با وجود تست سیگنال کابل کواکسیال با مولتی متر، می توان از صحت عملکرد کابل مطمئن شد. این محصولات نقش حیاتی در انتقال سیگنال های صوتی، تصویری و داده ای دارند، اما با گذشت زمان امکان داشته، دچار آسیب های فیزیکی یا افت کیفیت گردند.
تست این کابل ها با مولتی متر، روشی ساده و مؤثر برای تشخیص مشکلاتی مانند قطعی، اتصال کوتاه یا مقاومت نامطلوب است. این مقاله از سیگنال ارتباط به صورت گام به گام و با زبانی ساده، نحوه بررسی سلامت کابل کواکسیال را با استفاده از مولتی متر آموزش می دهد.
با یادگیری این روش، قادرید از بروز اختلالات در سیستم های ارتباطی جلوگیری کرده و در هزینه های تعمیر و تعویض صرفه جویی نمایید.
اجرای تست سیگنال کابل کواکسیال با مولتی متر امری مهم بوده، که در حفظ کیفیت انتقال داده ها و جلوگیری از اختلالات ناخواسته اثر گذاری مثبتی دارد.
کابل های کواکسیال به دلیل ساختار ویژه شان، مسئول انتقال سیگنال های حساس فرکانس رادیویی هستند و هرگونه آسیب فیزیکی یا قطعی در مسیر هادی داخلی یا سپر محافظ منجر به تضعیف سیگنال، نویزپذیری یا حتی قطع کامل ارتباط خواهد شد.
با استفاده از مولتی متر، می توان یکپارچگی الکتریکی کابل را بررسی نمود و مطمئن شد، که مسیر انتقال سیگنال بدون وقفه است. این تست نه تنها وجود یا عدم وجود اتصال (تداوم) را مشخص می نماید، بلکه مقاومت داخلی کابل را نیز اندازه گیری خواهد کرد، که نشان دهنده سلامت یا خرابی کابل است.
بدون این بررسی، ممکن است مشکلاتی مانند پارگی های میکروسکوپی یا اکسیداسیون نقاط اتصال نادیده گرفته شوند، که در بلندمدت به عملکرد سیستم آسیب وارد خواهد کرد.
علاوه بر تشخیص قطعی فیزیکی، تست سیگنال کابل کواکسیال، باعث شده تا تفکیک مشکلات کابل از سایر اجزای سیستم (مانند فرستنده یا گیرنده) به درستی انجام شود.
در بسیاری از موارد، اختلال در سیگنال های صوتی، تصویری یا داده ای به اشتباه به نقص دستگاه ها نسبت داده می شود، درحالی که منشأ اصلی، کابل کواکسیال معیوب و آسیب دیده می باشد. با انجام تست تداوم و مقاومت، در زمانی کوتاه متوجه می شوند، که آیا کابل قادر به انتقال سیگنال با حداقل تلفات است یا خیر.
این موضوع به ویژه در شبکه های تلویزیون کابلی، سیستم های ماهواره ای و ارتباطات رادیویی حیاتی است، چرا که افت جزئی در کیفیت سیگنال منجر به اختلالات قابل توجه می گردد. همچنین، تست سیگنال کابل کواکسیال با مولتی متر به عنوان آزمونی ساده و کم هزینه، از تعویض بی دلیل کابل های سالم جلوگیری کرده و هزینه های نگهداری سیستم را کم خواهد کرد.
بیشتر بخوانید
برای این که قادر به تست سیگنال کابل کواکسیال با مولتی متر باشیم، نیاز به یک سری تجهیزات خاص داریم، که به شرح زیرند؛
برای تست کابل کواکسیال می توان از هر دو نوع مولتی متر دیجیتال (DMM) یا آنالوگ استفاده کرد. مولتی متر آنالوگ با انحراف عقربه، وجود یا عدم وجود تداوم در کابل را نشان می دهد، در حالی که مولتی متر دیجیتال علاوه بر تشخیص اتصال، مقادیر دقیق تری مانند مقاومت و سطح سیگنال را نیز نمایش می دهد. این ویژگی در تشخیص مشکلاتی مانند سیگنال های ضعیف یا افت کیفیت انتقال داده بسیار مفید است.
در طی تست سیگنال کابل کواکسیال با مولتی متر، کابل مورد بررسی، باید به طور کامل از سیستم جدا گردد تا نتایج دقیقی به دست آید. احتمال داشته، بخشی از سیستم های تلویزیون کابلی، اینترنت، ماهواره یا تجهیزات صوتی و تصویری باشد.
سیم های پروب برای اتصال مولتی متر به کابل کواکسیال ضروری هستند. این سیم ها معمولاً دارای دو سر قرمز (مثبت) و سیاه (منفی) می باشند، که به ترمینال های مولتی متر و همچنین به هادی مرکزی و شیلد کابل وصل خواهند شد. البته باید بیان کنیم، که اطمینان از تماس خوب بین پراب ها و کابل، برای اندازه گیری دقیق بسیار مهم است.
برای جلوگیری از خطا در اندازه گیری، بهتر است تست در محیطی با حداقل نویز الکترومغناطیسی انجام شود. همچنین، اطمینان از تمیز بودن نقاط اتصال کابل و پراب ها، نتایج را دقیق تر می کند.
تست سیگنال کابل کواکسیال با مولتی متر در ۴ مرحله ساده به راحتی انجام خواهد شد، که تشریحش می کنیم؛
۱. تنظیم اولیه مولتی متر
برای شروع کار، مولتی متر خود را آماده کنید. دستگاه را روشن کرده و سلکتور آن را روی حالت اندازه گیری مقاومت (Ω) قرار دهید. اگر مولتی متر شما قابلیت تنظیم دستی محدوده اندازه گیری را دارد، محدوده 200 اهم یا 2 کیلو اهم را انتخاب نمایید.
در مدل های دیجیتال پیشرفته، معمولاً این تنظیم به صورت خودکار انجام می شود. این مرحله پایه ای ترین و مهم ترین بخش کار است، چرا که بدون تنظیم صحیح مولتی متر، نتایج تست قابل اعتماد نخواهند بود.
۲. اتصال صحیح پروب ها
در این مرحله از تست سیگنال کابل کواکسیال با مولتی متر، نوبت به وصل کردن پروب ها می رسد. سیم مشکی را به ترمینال COM (مشترک) و سیم قرمز را به ترمینال VΩmA متصل کنید. این اتصالات استاندارد برای تمامی اندازه گیری های مربوط به مقاومت می باشد.
دقت داشته باشید که پروب ها باید کاملاً در جای خود محکم شوند تا در حین تست، ارتباط قطع نگردند. این مرحله ساده اما حیاتی می باشد و عدم رعایت آن به نتایج نادرست می انجامد.
۳. اتصال به کابل کواکسیال

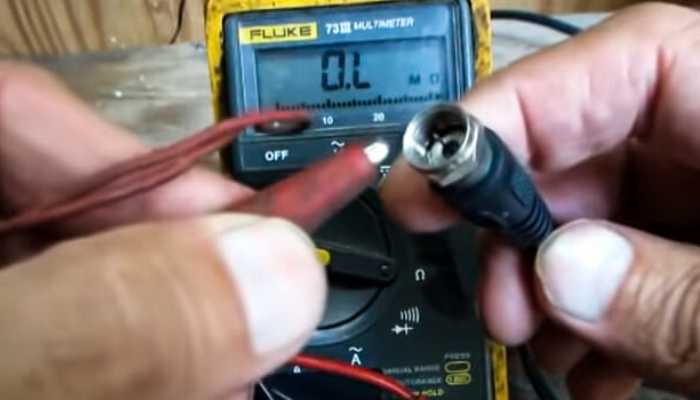

برای انجام تست سیگنال کابل کواکسیال با مولتی متر بایستی، پروب قرمز را به هسته مرکزی کابل در یک طرف و پروب مشکی را به هسته مرکزی در طرف دیگر متصل نمایید. برای تست صحیح، بهتر است کابل را از دستگاه های متصل به آن جدا کنید.
اگر می خواهید شیلد (محافظ) کابل را هم تست کنید، همین مراحل را برای اتصال به بدنه فلزی کابل تکرار نمایید. این مرحله نیاز به دقت دارد تا پروب ها به درستی به بخش های مورد نظر کابل وصل گردند و تماس ناقص باعث اشتباه در نتایج نشود.
۴. خواندن و تفسیر نتایج
در بخش پایانی تست سیگنال کابل کواکسیال با مولتی متر باید بگوییم، که پس از اتصال پروب ها، به صفحه نمایش مولتی متر نگاه کنید.
اگر عدد نمایش داده شده نزدیک به صفر باشد (معمولاً زیر 1 اهم)، کابل شما سالم است. اما اگر علامت OL (Over Limit) یا عدد بسیار بزرگی نشان داده شود، به این معنی بوده، که کابل قطع شده یا مشکل داخلی دارد. برای تست شیلد نیز همین قاعده وجود دارد. این نتایج به شما می گویند که آیا کابل نیاز به تعویض دارد یا خیر.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید
تست سیگنال کابل کواکسیال یک روش سریع، ارزان و قابل اعتماد برای تشخیص مشکلات سخت افزاری است. این روش به شما امکان می دهد بدون نیاز به تجهیزات گران قیمت، سلامت کابل را بررسی کنید. با انجام این تست قادرید مشکلات رایجی مانند قطعی سیم، اتصال کوتاه یا مقاومت بالای غیر عادی را شناسایی نمایید.
این کار به ویژه زمانی ارزشمند است که با اختلال در کیفیت تصویر یا صدا مواجه هستید، چرا که به سرعت مشخص می کند مشکل از کابل است یا دستگاه های متصل به آن. مزیت بزرگ این روش، سادگی آن خواهد بود. حتی افراد غیر متخصص هم قادرند با کمی آموزش این تست را انجام دهند و از سالم بودن کابل خود اطمینان یابند.
انجام منظم تست سیگنال کابل کواکسیال با مولتی متر جلوی بسیاری مشکلات آینده را خواهد گرفت. با تشخیص به موقع کابل های معیوب، از افت کیفیت سیگنال، نویزهای تصویری و حتی آسیب به دستگاه های متصل جلوگیری خواهد شد.
این روش به شما کمک نموده، تا هزینه های غیر ضروری برای تعویض کابل های سالم را کاهش دهید و در عین حال شاهد خرابی های ناگهانی سیستم نباشید. از همه مهمتر، این تست اطلاعات ارزشمندی درباره وضعیت واقعی کابل ارائه می دهد که در تصمیم گیری برای تعمیر یا تعویض آن بسیار مؤثر است.
تست سیگنال کابل کواکسیال با مولتی متر روشی سریع و مقرون به صرفه برای اطمینان از سلامت اتصالات و کیفیت انتقال سیگنال است. همانطور که در این مقاله آموختید، با طی چند مرحله ساده می توانید مشکلات رایج مانند قطعی، اتصال کوتاه یا افت کیفیت را تشخیص دهید.
این مهارت کاربردی به شما کمک خواهد کرد، تا جلوی خرابی های غیر منتظره را بگیرید و در هزینه های تعمیرات صرفه جویی نمایید.
حواستان باشد، بررسی دوره ای کابل ها، به ویژه در سیستم های حساس صوتی و تصویری، کلید حفظ عملکرد بهینه تجهیزات شماست. اگر در رابطه با اجرای تست سیگنال کابل کواکسیال با مولتی متر نیاز به راهنمایی داشتید، مجموعه سیگنال ارتباط در کنار شماست.
