کانکتور های پاور محصولاتی بسیار کاربردی هستند، که بسیاری از تجهیزات به آن نیازمندند. هر دستگاه الکترونیکی، از یک لپ تاپ کوچک گرفته تا یک سرور عظیم، برای زنده شدن و کارکردن به جریان برق نیاز دارد. اما این جریان چگونه و از چه مسیری به تمام قطعات داخلی می رسد؟ پاسخ این پرسش در قطعات کوچک اما حیاتی به نام «کانکتورهای پاور» نهفته است.
جهت کسب اطلاعات بیشتر کلیک کنید
این رابط های ساده در نگاه اول، نقشی کلیدی در تأمین انرژی ایمن و پایدار ایفا می کنند. کانکتورهای پاور با استانداردهای گوناگونی طراحی شده اند تا هر قطعه، دقیقاً همان ولتاژ و جریان مورد نیاز خود را دریافت کند. آشنایی با انواع، کاربردها و توانمندی های این کانکتورها، نخستین گام برای ساخت، تعمیر یا ارتقای هر دستگاه الکترونیکی به شمار می رود. در این مقاله از مجموعه سیگنال ارتباط، به بررسی جامع این قطعات ضروری خواهیم پرداخت.

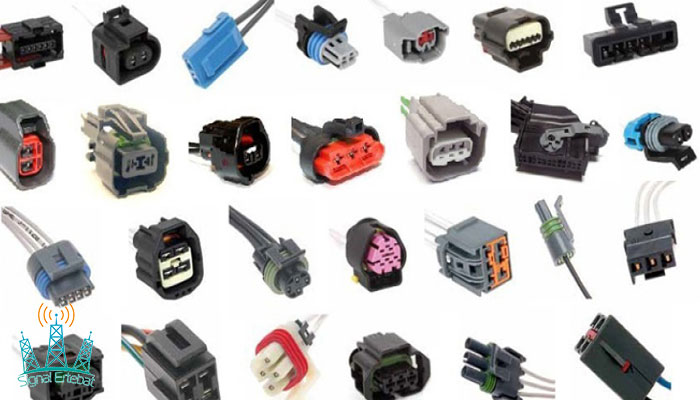

کانکتور های پاور، در حقیقت همان دریچه های ورود انرژی به قلب یک دستگاه الکترونیکی هستند. این قطعات کوچک اما حیاتی، وظیفه دارند جریان برق را از منبع تغذیه گرفته و آن را با ولتاژ و جریان مناسب به بخش های گوناگون یک مدار برسانند. بدون وجود این رابط ها، هیچ یک از قطعات داخلی یک رایانه یا لوازم خانگی به نیروی لازم برای کار کردن دست پیدا نمی کنند.
هر کانکتور بر پایه ی استانداردی مشخص طراحی می شود تا هم از نظر فیزیکی و هم از نظر الکتریکی با جایگاه خود هماهنگ باشد. به عبارت ساده تر، اتصال دهنده از نوع پاور همان نقطه ی اتصال مطمئنی است که انرژی دریافتی را به یک خروجی مرتب و قابل استفاده برای قطعات تبدیل می کند.
این قطعات یعنی کانکتور های پاور در شکل ها، اندازه ها و تعداد پین های گوناگونی ساخته می شوند تا نیاز هر قطعه را به درستی برآورده سازند. برای نمونه، یک مادربورد رایانه برای روشن شدن به یک کانکتور ۲۴ پین نیاز دارد، در حالی که یک دیسک سخت با کانکتوری ۱۵ پینی تغذیه می شود.
تفاوت در طراحی این اتصالات، کاملاً هدفمند است و از اشتباه شدن جای آن ها هنگام اتصال جلوگیری می کند. جنس بدنه این کانکتورها معمولاً از مواد مقاوم در برابر حرارت و جریان ساخته می شود تا ایمنی کار را تضمین نماید. به طور کلی، هر دستگاهی که با برق کار می کند، از یک یا چند نوع کانکتور پاور برای دریافت انرژی بهره می برد.
باید بدانید که کانکتور های پاور دارای قابلیت ها و یک سری توانمندی های ویژه می باشد، که برایتان بررسی می کنیم. لطفا به موارد زیر دقت بفرمایید؛
هر کانکتور پاور برای کار با مقدار معینی جریان و ولتاژ طراحی شده است. این ویژگی را در برگه مشخصات فنی قطعه با عنوان «جریان نامی» و «ولتاژ نامی» می شناسند. وقتی کانکتوری درست در همان محدوده ی تعیین شده به کار گرفته شود، قادر بوده جریان برق را بدون داغ شدن بیش از اندازه یا افت ولتاژ از خود عبور دهد.
این قابلیت اطمینان می دهد که دستگاه همواره نیروی لازم را به طور پایدار دریافت می کند. در نتیجه، مهمترین توانمندی یک اتصال دهنده، رساندن همان میزان انرژی است که قطعه برای کارکرد درست به آن نیاز دارد.
سازندگان کانکتور های پاور را به گونه ای می سازند که تنها در یک جهت می توان آنها را به جای خود متصل کرد. به این ویژگی «قطب بندی شده» یا «کلیددار» بودن می گویند. برای نمونه، اگر به یک کانکتور ۲۴ پین مادربورد دقت کنید، متوجه می شوید که شکل برخی پین ها با بقیه فرق دارد یا یک قفل پلاستیکی مانع از اشتباه چیدن آن می شود.
این طراحی هوشمندانه از اتصال نادرست و در نتیجه آسیب دیدن قطعات جلوگیری به عمل می آورد. بنابراین، کاربر حتی بدون دانش فنی هم نمی تواند کانکتور را برعکس یا در جای اشتباه وارد کند. این طراحی فوق العاده می باشد.
کانکتور های پاور از نوع استاندارد از مواد پلاستیکی مقاوم در برابر حرارت و گرما ساخته می شوند. این ویژگی مانع از ذوب شدن یا تغییر شکل بدنه هنگام عبور جریان بالا می گردد. همچنین، در لحظه وصل یا جدا کردن کانکتور زیر بار، امکان داشته جرقه های ریزی به نام «قوس الکتریکی» ایجاد شود که قطعات معمولی را فرسوده می کند.
کانکتورهای با کیفیت با طراحی ویژه ی پایه های فلزی خود، قادرند این قوس ها را مهار نمایند. به این ترتیب، قطعه برای سال ها کار بدون افت عملکرد، دوام خواهد آورد.
برخی از کانکتور های پاور برای وصل و جدا کردن در حالی که دستگاه روشن است طراحی شده اند که به آن «اتصال داغ» یا Hot-Plug می گویند. برای نمونه، کانکتورهای SATA برای دیسک های سخت یا درگاه های USB این ویژگی را دارند.
در مقابل، کانکتورهای پرمصرفی مانند کانکتور ۲۴ پین مادربورد یا کانکتور CPU تنها زمانی باید جابه جا شوند که برق کاملاً قطع باشد، به این حالت «تعویض سرد» می گویند. شناخت این تفاوت از آسیب رسیدن به قطعات پیشگیری می نماید. به طور خلاصه، هر کانکتور بسته به جایگاه خود، یکی از این دو توانمندی را ارائه می دهد.
نکته ی دیگری که در رابطه با کانکتور های پاور وجود دارد، این است که این اتصال دهنده ها دارای مدل های متنوعی می باشد، که به شرح زیر می باشند؛
این کانکتور بزرگترین و مهمترین رابط برق روی مادربورد بوده، که نیروی اصلی را از منبع تغذیه دریافت می کند. درون آن، ۲۴ سیم جداگانه ولتاژهای گوناگون ۳.۳، ۵ و ۱۲ ولت را به نقاط مختلف برد می رسانند. بدون این کانکتور، هیچ یک از قطعات نصب شده روی مادربورد روشن نخواهد شد. به جرئت می توان گفت این قطعه، شاهراه اصلی انرژی در هر رایانه شخصی به شمار می رود.

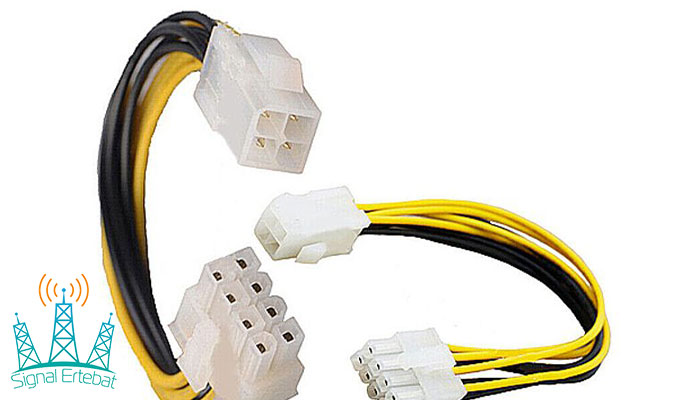

این نمونه از کانکتور های پاور به طور اختصاصی برای تغذیه پردازنده طراحی شده و نیروی ۱۲ ولت را با جریان بالا در اختیار CPU قرار می دهد. مدل ۸ پین آن که به EPS معروف است، برای پردازنده های پرقدرت و سرورها ضروری می باشد، در حالی که مدل ۴ پین برای سیستم های ساده تر کافی است. جای این دو کانکتور با یکدیگر فرق دارد و به هیچ عنوان نباید آنها را جابه جا به کار برد. وجود این کانکتور، عملکرد پایدار و بدون لکنت پردازنده را تضمین می کند.
اگر چه این اسلات ها به عنوان یک نمونه از کانکتور های پاور، بیشتر برای انتقال داده شناخته می شوند، اما نقش مهمی در تأمین برق حافظه نیز دارند. مادربورد از طریق همین شیارها، ولتاژ مورد نیاز رم (مثلاً ۱.۲ ولت در نسل DDR5) را تأمین می کند. مدارهای مدیریت تغذیه که نزدیک این اسلات ها قرار دارند، ولتاژ را تنظیم و تثبیت می نمایند. به این ترتیب، حافظه رم نیز مانند دیگر قطعات، از یک منبع پایدار و مناسب بهره می برد.
این سری کانکتور های پاور پهن و ۱۵ پینی بوده، که وظیفه رساندن همزمان سه ولتاژ ۳.۳، ۵ و ۱۲ ولت را به دیسک های سخت و حافظه های SSD بر عهده دارد. طراحی خاص آن به گونه ای است که تنها در یک جهت می توان آن را متصل کرد و یک زائده فلزی نیز آن را محکم در جای خود نگه می دارد.
کانکتورهای SATA از قابلیت اتصال گرم پشتیبانی می کنند، یعنی قادرید در حالی که کامپیوتر روشن است، یک دیسک را جدا کرده و وصل کنید. به دلیل سادگی و ایمنی بالا، این اتصال دهنده هنوز هم پرکاربرد ترین بوده و یک رابط تغذیه برای حافظه های ذخیره سازی می باشد.
این اسلات کوچک و باریک نیز نمونه ای دیگر از کانکتور های پاور می باشد، که مستقیماً روی مادربورد لحیم شده، هم داده و هم برق را به حافظه های سریع M.2 می رساند. تغذیه مورد نیاز این حافظه ها معمولاً ۳.۳ ولت است که از طریق همان اسلات بدون نیاز به کابل جداگانه تأمین می گردد.
طراحی فشرده این کانکتور باعث صرفه جویی در فضا و کاهش شلوغی داخل کیس می شود. بنابراین، M.2 یک راه حل همه کاره و کارآمد برای قطعات کوچک اما پرمصرف به شمار می آید.
جهت کسب اطلاعات بیشتر کلیک کنید
در ادامه ی بررسی کانکتور های پاور توجه شما را به این اسلات ها جلب می کنیم، که برای نصب کارت گرافیک و سایر کارت های توسعه به کار می روند، از طریق خود اسلات تا ۷۵ وات برق به قطعه می رسانند. برای کارت های گرافیک پرقدرت، از کانکتورهای کمکی ۶ یا ۸ پین PCIe استفاده می شود که نیروی بیشتری مستقیماً از منبع تغذیه دریافت می کنند.
جديد ترين استاندارد به نام ۱۲VHPWR با ۱۲+۴ پین، توانایی تأمین تا ۶۰۰ وات را دارد. به این ترتیب، هر کارت توسعه ای به اندازه نیاز خود برق دریافت می کند.

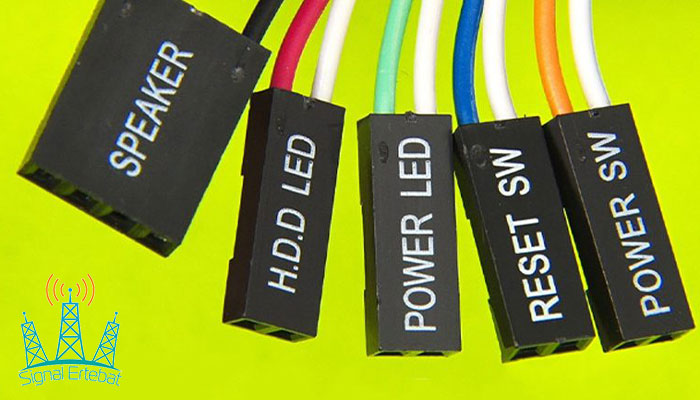

این دسته از کانکتور های پاور، وظیفه ارتباط بین دکمه ها و چراغ های روی کیس را با مادربورد بر عهده دارند. دکمه پاور با بستن یک مدار کوتاه، سیگنال روشن شدن را به مادربورد ارسال می کند، در حالی که چراغ راهنما از طریق همین کانکتورها روشن می شود.
در حقیقت، این اتصالات بیش از آنکه برق مستقیم حمل کنند، حامل فرمان و سیگنال هستند. آشنایی با جای هر یک از این سیم های ریز، برای راه اندازی یک کامپیوتر ضروری است.
این مدل از کانکتور های پاور روی مادربورد قرار دارند و برای اتصال درگاه های USB جلوی کیس به کار می روند. آنها علاوه بر خطوط داده، جریان ۵ ولت را نیز تأمین می کنند تا دستگاه های متصل از طریق این درگاه ها بتوانند شارژ شوند یا کار کنند. حداکثر جریان قابل ارائه برای USB 2.0 حدود نیم آمپر و برای USB 3.0 حدود ۰.۹ آمپر است. بنابراین، این کانکتورها یک رابط ترکیبی (داده + برق) محسوب می شوند که هر دو نیاز را همزمان برطرف می کنند.
برای این که کاربرد های کانکتور های پاور را به خوبی درک کنیم، از جدول زیر استفاده می نماییم؛
| نوع کانکتور | کاربرد اصلی (در چه دستگاهی و برای چه کاری) |
| ۲۴ پین ATX | تأمین برق اصلی مادربورد در کامپیوترهای شخصی، سرورها و ایستگاه های کاری |
| ۴/۸ پین CPU (EPS) | تغذیه اختصاصی پردازنده در رایانه های رومیزی، سرورها و مادربوردهای حرفه ای |
| اسلات های RAM (DIMM) | تأمین ولتاژ مورد نیاز حافظه های رم در لپ تاپ، کامپیوتر و سرور |
| کانکتور برق SATA | روشن کردن دیسک های سخت هارد دیسک، حافظه های SSD، درایوهای نوری (DVD/CD) |
| کانکتور M.2 | تغذیه همزمان با انتقال داده برای حافظه های SSD فوق سریع و کارت های وایرلس کوچک |
| اسلات PCI Express (PCIe) | تأمین برق کارت گرافیک، کارت صدا، کارت شبکه و دیگر کارت های توسعه |
| کانکتورهای پنل جلویی | اتصال دکمه پاور، دکمه ریست و چراغ های راهنما به مادربورد |
| کانکتور USB داخلی | راه اندازی درگاه های USB جلوی کیس برای اتصال ماوس، کیبورد، فلش مموری و شارژ دستگاه ها |
جدول بالا به خوبی بیانگر کاربرد ها و موارد استفاده ی کانکتور های پاور می باشند.
کانکتور های پاور را معمولاً می توانید از فروشگاه های معتبر قطعات الکترونیکی و سخت افزاری تهیه کنید. فروشگاه سیگنال ارتباط به عنوان یکی از این مراکز، معمولاً مجموعه ای از کانکتورهای استاندارد مانند ATX، EPS، PCIe و SATA را برای تعمیر یا ساخت سیستم در اختیار مشتریان قرار می دهد.
برای خرید مطمئن، بهتر است قبل از مراجعه یا ثبت سفارش، مشخصات دقیق کانکتور مورد نظرتان (مانند تعداد پین ها و گام پایه ها) را یادداشت کنید. همچنین می توانید با کارشناسان آن مجموعه مشورت کنید تا از سازگاری قطعه با دستگاه خود اطمینان حاصل نمایید.
در پایان این بررسی، به خوبی روشن شد که کانکتور های پاور کاری فراتر از یک اتصال ساده ایفا می کنند. این قطعات کوچک اما تعیین کننده، ستون فقرات تأمین انرژی در تمام دستگاه های الکترونیکی به شمار می روند. از کانکتور ۲۴ پین ATX که نیروی اصلی مادربورد را فراهم می آورد، تا رابط های تخصصی PCIe برای کارت گرافیک، هر یک جایگاه مشخص و وظیفه ای حیاتی دارند.
آگاهی از انواع، توانمندی ها و کاربردهای این کانکتورها، به هر کاربری کمک می کند تا انتخابی آگاهانه داشته باشد و از بروز مشکلاتی مانند گرمای بیش از حد یا اتصال نادرست جلوگیری نماید. در نهایت، توجه به استانداردها و استفاده از کانکتورهای باکیفیت، ضامن ایمنی، دوام و عملکرد پایدار هر دستگاه خواهد بود.
