تفاوت کانکتور SMA و N-Type که باید بدانید

انتخاب کانکتور مناسب برای مدار های رادیو فرکانسی اهمیت بسیار زیادی دارد. اگر تفاوت کانکتور SMA و N-Type را ندانید، ممکن است لینک وایرلس شما کیفیت و دوام لازم را نداشته باشد.

این دو کانکتور هر دو برای اتصال کابل های کواکسیال به کار می روند. اما در طراحی، عملکرد و موارد استفاده، اختلاف های بنیادین و مهمی با هم دارند. شناخت این تفاوت ها به شما کمک می کند تا بهترین گزینه را برای هر سناریو انتخاب کنید. در این مقاله از سیگنال ارتباط لطفا با ما همراه شوید.

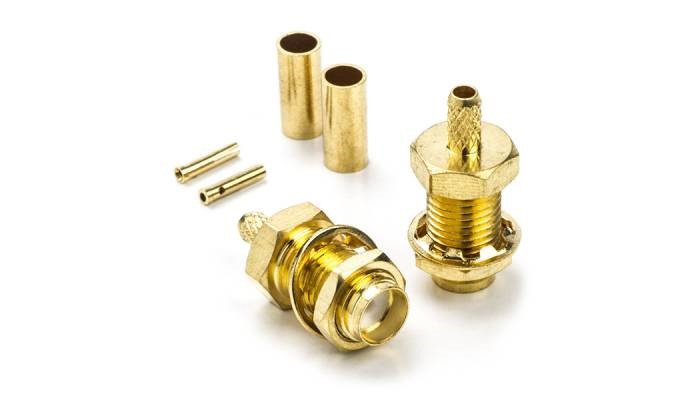

کانکتور SMA چیست؟

برای بررسی تفاوت کانکتور SMA و N-Type قدم اول این است، که اتصال دهنده SMA را معرفی کنیم. این نام مخفف SubMiniature version A است، یکی از پرکاربردترین کانکتورهای RF در صنعت مخابرات محسوب می شود. این کانکتور پیچی در دهه ۱۹۶۰ طراحی شد و خیلی زود به یک استاندارد صنعتی تبدیل گشت. دلیل این موفقیت، ترکیب ابعاد کوچک، ساختار دقیق و عملکرد عالی در فرکانس های بالا بود.

بدنه ی آن یک بخش رزوه دار به اندازه یک چهارم اینچ دارد که در مرکزش پینی نری قرار گرفته است. دور تا دور این پین را عایقی از جنس تفلون پوشانده تا امپدانس ۵۰ اهم حفظ شود. جنس بدنه معمولاً برنج یا فولاد ضد زنگ است که با لایه ای طلا آبکاری می شود. این آبکاری هم رسانایی عالی ایجاد می کند و هم مقاومت خوبی در برابر خوردگی به ارمغان می آورد.

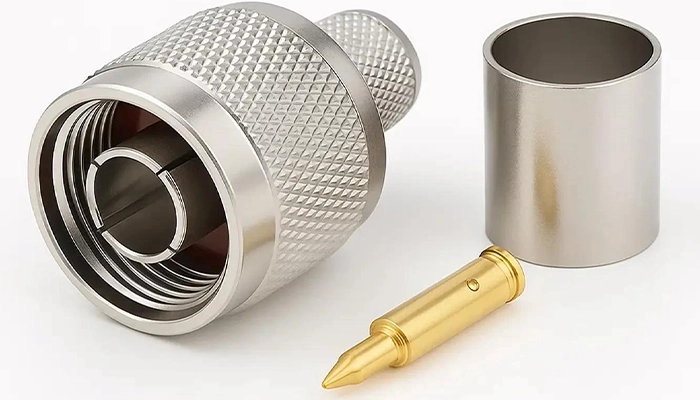

کانکتور N-Type چیست؟

خب گام بعدی ما برای ارزیابی تفاوت کانکتور SMA و N-Type پرداختن به محصول دوم یعنی کانکتور N-Type می باشد. نامش را از مخترعش پاول نیل گرفته، یکی از نخستین کانکتورهای مایکروویو محسوب می شود. این کانکتور در دهه ۱۹۴۰ توسعه یافت و به دلیل ساختار بسیار محکمش خیلی زود جای خود را باز کرد. مقاومت بی نظیر آن در برابر شرایط محیطی، این کانکتور را به گزینه ای ایده آل برای فضاهای باز تبدیل کرده است. رزوه های پیچی بیرونی آن فقط نقش اتصال مکانیکی محکم را بازی می کنند.

اتصال الکتریکی اصلی در داخل کانکتور و پیش از سفت شدن کامل سطح بیرونی برقرار می شود. همین طراحی باعث می شود اتصال RF از تنش های مکانیکی جدا بماند و عملکردی پایدار ارائه دهد. این کانکتور در دو نوع ۵۰ و ۷۵ اهم ساخته می شود که اولی در مخابرات و دومی در سیستم های ویدئویی کاربرد دارد. کانکتور N-Type به راحتی می تواند صدها وات توان را مدیریت کند.

بررسی تفاوت کانکتور SMA و N-Type ویژگی ها و مشخصات فنی

تفاوت کانکتور SMA و N-Type در خصوصیات فنی به ما می گوید، که با چه محصولاتی مواجه هستیم؛

• اندازه و ساختار فیزیکی

فرق کانکتور SMA و N-Type را اول از همه باید در ظاهر و اندازه شان دید. کانکتور N-Type خیلی بزرگ تر و سنگین تر از SMA است و همین جثه ی بزرگ به آن اجازه می دهد کابل های ضخیم تر را پشتیبانی کند. کابل ضخیم یعنی سیگنال کمتر هدر می رود و اتصال فیزیکی هم خیلی محکم تر می شود.

در طرف مقابل، SMA کوچک و جمع وجور است و همین کوچکی برای دستگاه های فشرده یک مزیت بزرگ حساب می شود. پس اگر فضای کمی دارید، SMA راحت تر جا می شود و اگر استحکام مهم است، N-Type انتخاب بهتری است.

• محدوده فرکانس

تفاوت های این دو کانکتور در بازه ی فرکانسی هم کاملاً مشخص است. کانکتور SMA برای کارهای فرکانس بالا ساخته شده و تا ۱۸ گیگاهرتز راحت کار می کند. همین موضوع آن را برای مایکروویو، ماهواره و وای فای های نسل جدید مناسب کرده است. کانکتور N-Type هم فرکانس بالا را تحمل می کند، اما بهترین عملکردش تا حدود ۱۱ گیگاهرتز است. برای اکثر کارهای سلولی، وای فای ۲.۴ و ۵ گیگاهرتز و رادیوهای تجاری، همین مقدار کاملاً کافی است.

• توان قابل تحمل

یکی از مهم ترین تفاوت های میان کانکتور SMA و N-Type مربوط به توانی است که هر کدام می توانند حمل کنند. کانکتور N-Type چون سطح تماس بزرگ تر و عایق بندی بهتری دارد، صدها وات توان را به راحتی مدیریت می کند. به همین دلیل در ایستگاه های پایه، رادارها و فرستنده های قوی رادیویی استفاده می شود.

اما کانکتور SMA برای کارهای کم توان طراحی شده و معمولاً زیر ۱۰ وات کار می کند. پس اگر توان سیگنال شما بالاست، SMA گزینه ی مناسبی نیست و باید سراغ N-Type بروید.

• دوام و کاربرد محیطی

تفاوت کانکتور SMA و N-Type در مقاومت و دوام آن ها در شرایط سخت هم دیده می شود. کانکتور N-Type برنده ی بی چون وچرای این بخش است، چون برای تحمل باران، گرد و غبار و لرزش طراحی شده است. در مقابل، کانکتور SMA بیشتر برای محیط های داخلی و کنترل شده ساخته شده و چرخه ی اتصال و جداسازی اش حدود ۵۰۰ بار است. پس اگر قرار است تجهیزات را در فضای باز نصب کنید، N-Type انتخاب عاقلانه تری محسوب می شود.

• افت سیگنال

تفاوت کانکتور N-Type و SMA در میزان افت سیگنال هم قابل توجه است. کانکتورهای بزرگ تر مثل N-Type معمولاً افت سیگنال کمتری دارند، چون طراحی شان بهینه تر است. این موضوع وقتی مهم می شود که هر دسی بل قدرت سیگنال برایتان ارزشمند باشد. کانکتور SMA به دلیل جثه ی کوچکش افت سیگنال نسبتاً بیشتری دارد. پس در مسیرهای طولانی یا فرکانس های بالا، N-Type می تواند کیفیت بهتری به شما بدهد.

• امپدانس

آخرین نکته درباره ی فرق های کانکتور SMA و N-Type به امپدانس یا مقاومت مشخصه ی آن ها مربوط می شود. هر دو کانکتور در حالت استاندارد امپدانس ۵۰ اهم دارند که با اکثر سیستم های RF سازگار است. البته کانکتور N-Type نسخه ی ۷۵ اهم هم دارد که بیشتر در سیستم های ویدئویی و تلویزیونی قدیمی به کار می رود. کانکتور SMA معمولاً فقط در نوع ۵۰ اهم عرضه می شود. پس اگر تجهیزاتتان ۵۰ اهمی است، هر دو گزینه مناسب هستند.

بررسی تفاوت کانکتور SMA و N-Type از نظر مزایا و معایب

بخش دیگری که به خوبی تفاوت کانکتور SMA و N-Type را نشان می دهد، مزایا و همین طور معایب هایشان بوده، که به شرح زیر است؛

• مزایا

• معایب

بررسی تفاوت کانکتور SMA و N-Type کاربرد ها و مکان استفاده

برای درک بهتر تفاوت کانکتور SMA و N-Type باید به کاربرد ها نیز اشاره کنیم، که به شرح زیر می باشند؛

• مودم و روتر خانگی

خب باید بگوییم، که مودم و روتر خانگی دستگاه های کوچک و کم توانی هستند که در محیط داخلی کار می کنند. این دستگاه ها به کانکتور SMA مجهز می شوند، چون ابعاد کوچک و توان محدودشان با آن سازگار است. کانکتور N-Type اصلاً برای این وسایل ساخته نشده و در آن ها جا نمی شود.

• آنتن فضای باز و دکل

در ادامه ی ارزیابی فرق های کانکتور SMA و N-Type باید سراغ آنتن های فضای باز برویم. این آنتن ها روی دکل یا پشت بام نصب می شوند و در معرض باران و گرد و غبار هستند. کانکتور N-Type دقیقاً برای همین شرایط ساخته شده و کاملاً ضد آب است. کانکتور SMA برای چنین محیط سختی مناسب نیست و خیلی زود آسیب می بیند.

• ایستگاه پایه و فرستنده قدرتمند

یکی دیگر از بخش های مهم تفاوت اتصال دهنده SMA و N-Type به توان بالا مربوط می شود. ایستگاه های پایه و فرستنده های قوی، توان بسیار زیادی تولید می کنند که SMA از پس آن برنمی آید. کانکتور N-Type به راحتی صدها وات توان را مدیریت می کند و گرم نمی شود. به همین دلیل در این تجهیزات همیشه از N-Type استفاده می شود.

• وای فای ۲.۴ و ۵ گیگاهرتز

بخش جالبی از تفاوت کانکتور SMA و N-Type مربوط به وای فای است. در باندهای ۲.۴ و ۵ گیگاهرتز، فرکانس متوسط و توان معمولی است. اینجا هر دو کانکتور می توانند کار کنند و محدودیت خاصی وجود ندارد. انتخاب بین آن ها بیشتر به اندازه ی دستگاه و شرایط نصب بستگی دارد.

• دستگاه تست RF

در دنیای تجهیزات تست هم تفاوت کانکتور N-Type و SMA خودش را نشان می دهد. دستگاه های تست RF بسته به نوع آزمایش و فرکانس مورد نیاز، با هر دو کانکتور کار می کنند. اگر تست روی فرکانس های بالاتر باشد، SMA انتخاب می شود. اما برای تست های توان بالا و پایدار، N-Type گزینه ی بهتری است.

• کابل RG58

نکته ی بعدی درباره ی فرق کانکتور N-Type و SMA به کابل RG58 برمی گردد. این کابل یکی از رایج ترین کابل های کواکسیال است که در بسیاری از پروژه ها استفاده می شود. کابل RG58 با هر دو کانکتور سازگار است و محدودیتی ندارد. پس انتخاب کانکتور اینجا بیشتر به دستگاه و کاربرد شما بستگی دارد.

• ارتباطات ماهواره ای

آخرین بخش از تفاوت اتصال دهنده SMA و N-Type به ارتباطات ماهواره ای مربوط می شود. این کاربرد به فرکانس بالا و توان متوسط نیاز دارد و حساسیت زیادی دارد. کانکتور SMA گزینه ی اصلی این حوزه محسوب می شود، چون فرکانس بالاتر را پشتیبانی می کند. کانکتور N-Type هم به عنوان گزینه ی مکمل در بخش هایی از این سیستم به کار می رود.

کلام آخر

انتخاب بین دو کانکتور، به کاربرد و شرایط شما بستگی دارد. اگر تفاوت کانکتور SMA و N-Type را خوب بفهمید، انتخاب برایتان ساده تر می شود. کانکتور SMA را برای دستگاه های کوچک، توان کم و فرکانس های بالا انتخاب نمایید.

کانکتور N-Type را برای آنتن فضای باز، توان زیاد و محیط های سخت به کار ببرید. پس به نیاز پروژه تان نگاه کنید و بر اساس آن تصمیم بگیرید
