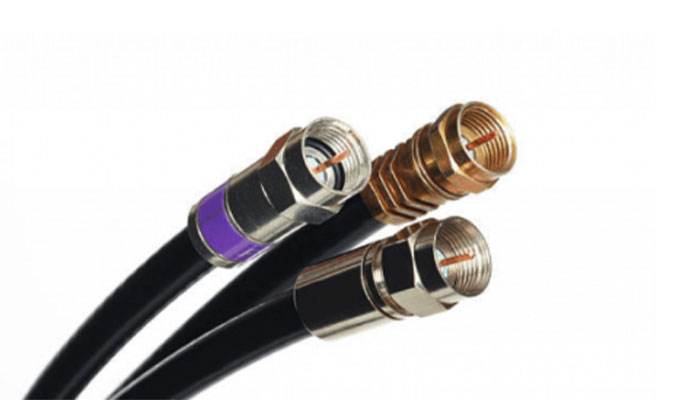

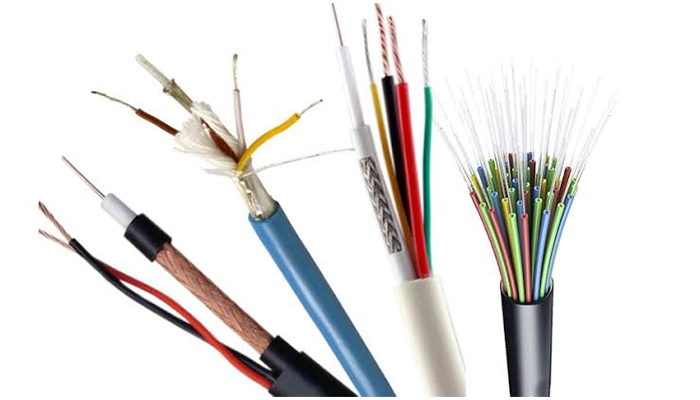

نحوه اتصال دو کابل کواکسیال

نحوه اتصال دو کابل کواکسیال به میزان آسیب کابل بستگی دارد. اگر آسیب فقط در روکش و عایق بیرونی باشد، می‌ توان با استفاده از چسب حرارتی آن را ترمیم کرد. در صورت پارگی یا قطع شدن سیم داخلی، لازم است روکش کابل، شیلد و عایق داخلی باز شده و سیم‌ ها به یکدیگر متصل و در صورت نیاز لحیم شوند. برای آسیب‌ های شدیدتر نیز باید بخش بیشتری از روکش و شیلد کابل باز شده و اتصال داخلی به‌ صورت کامل ترمیم شود.

در ادامه، هر یک از این روش‌ها را به صورت کامل بررسی می‌کنیم و نحوه اجرای آن‌ها را مرحله به مرحله توضیح خواهیم داد.

چک لیست لازم قبل از اتصال دو کابل کواکسیال

جهت ایجاد اتصال دو کابل کواکسیال پیش از هر اقدامی، بایستی به یک سری موارد و تجهیزات توجه داشته باشیم. در حقیقت چک لیست ی که در ادامه بررسی شان می کنیم، بسیار اهمیت دارند؛

• تطابق امپدانس کابل و کانکتور (۵۰ یا ۷۵ اهم)

برای اینکه نتیجه بهتری از اتصال دو کابل rf بگیرید، اول باید امپدانس هر دو کابل را بررسی کنید. امپدانس همان مقاومت کابل در برابر جریان سیگنال است. کابل های کواکسیال معمولاً ۵۰ یا ۷۵ اهم هستند. اگر این دو عدد با هم یکی نباشند، سیگنال به درستی رد و بدل نمی شود. پس پیش از هر کاری، این نکته را جدی بگیرید تا بعداً پشیمان نشوید.

• بررسی نوع کانکتور (نری/مادگی)

قبل از شروع اتصال دو کابل کواکسیال، نوع کانکتورها را با دقت نگاه کنید. همان طورمنی دانید کانکتورهابر اساس نوع پین شان به دو دسته نری و مادگی تقسیم می گردند. سر نری داخل سر مادگی فرو می رود. اگر هر دو نری یا هر دو مادگی باشند، اتصال برقرار نمی شود. پس حتماً یک نری و یک مادگی داشته باشید. این کار از اتلاف وقت و هزینه جلوگیری می کند.

• آماده سازی ابزار (کاتر، آچار، مولتی متر)

پیش از اقدام به اتصال دو کابل کواکسیال، ابزارهای لازم را کنار دستتان بگذارید. به یک کاتر تیز برای برش کابل نیاز دارید. یک آچار مناسب کانکتور هم لازم است. یک مولتی متر هم برای تست نهایی کاربرد دارد. اگر این ابزارها آماده نباشند، وسط کار معطل می مانید. پس قبل از شروع، همه را روی میز بچینید.

• تست سلامت هر دو کابل به صورت جداگانه

برای اینکه بعد از اتصال دو کابل به مشکل نخورید، اول هر کابل را جداگانه تست کنید. اگر یکی از کابل ها از قبل خراب باشد، اتصال هم فایده ای ندارد. با مولتی متر می توانید قطعی یا اتصال کوتاه را پیدا کنید. این کار چند دقیقه بیشتر طول نمی کشد. اما جلوی کلی دردسر بعدی را می گیرد.

• اندازه گیری دقیق طول برش

هنگام آماده سازی برای اتصال دو کابل کواکسیال، اندازه برش را دقیق انتخاب کنید. اگر زیادی ببرید، شیلد آسیب می بیند. اگر کم ببرید، کانکتور درست جا نمی رود. برای هر کانکتور، طول مشخصی توصیه می شود. پس اول اندازه را با خط کش بگیرید و بعد ببرید. این کار دقت کار را بالا می برد.

• بررسی سلامت شیلد و هسته مرکزی

یکی از کارهای مهم قبل از اتصال دو کابل بررسی شیلد و هسته است. هسته همان سیم مسی وسط کابل است. شیلد هم لایه فلزی دور آن است. اگر هسته شکسته یا شیلد پاره باشد، سیگنال ضعیف می شود. پس هر دو را با دقت نگاه کنید. اگر ایرادی دیدید، اول تعمیر کنید و بعد سراغ اتصال بروید.

• تست نهایی سیگنال پس از اتصال

بعد از انجام اتصال دو کابل کواکسیال، نوبت به تست نهایی می رسد. کابل ها را به دستگاه وصل کنید و سیگنال را بررسی کنید. اگر تصویر یا صدا واضح بود، کار درست انجام شده است. اگر نویز یا افت داشتی، یعنی جایی اشکال دارد. پس دوباره اتصال را بررسی کنید. این تست، آخرین مرحله اطمینان از کار شماست.

چگونه می توان دو کابل کواکسیال را به هم وصل کرد؟

برای اتصال دو کابل کواکسیال به هم، شما نیاز به استفاده از کانکتور های مناسب و روش های صحیح دارید. در زیر توضیحاتی درباره نحوه اتصال دو کابل کواکسیال را می یابید؛

1. بررسی نوع اتصال: قبل از هر کاری، باید مطمئن شوید که نوع کانکتوری که می خواهید از آن استفاده کنید، متناسب با نوع کابل کواکسیالی است که دارید. برخی از کانکتور های کاربردی در خصوص این امر SMA، BNC و N هستند.

هر یک از این کانکتور ها ممکن است برای استفاده های خاصی مناسب باشند. بنابراین، اطمینان حاصل کنید که کانکتوری که استفاده می کنید، با کابل کواکسیال شما سازگار است.

2. برش کابل: اولین مرحله از نحوه اتصال دو کابل کواکسیال برش کابل می باشد، شما نیاز به بریدن قسمتی از عایق و روکش محافظ کابل دارید. برش کابل را با دقت انجام دهید و مطمئن شوید که قسمت هسته مرکزی و شیلد حین برش آسیب نمی بینند. درصورتی که برش نادرست انجام شود، ممکن است کیفیت سیگنال تحت تأثیر قرار گیرد.
3. نصب اتصالات: پس از برش کابل، شما باید کانکتور را روی کابل نصب کنید. بسته به نوع اتصال دهنده ای که استفاده می کنید، با دقت آنان را روی کابل قرار دهید و آن ها را به صورت محکم متصل کنید. مطمئن شوید که کانکتور به طور صحیح نصب شده اند تا تداخل و نویز کاهش یابد. توجه به پین مادگی و نری کانکتور فوق العاده مهم است.
4. اتصال دو کابل: در این مرحله از نحوه اتصال دو کابل کواکسیال شما با دو کابل کواکسیال مواجه هستید، که هر کدام به کانکتوری خاص متصل شده اند. یکی از این کانکتور ها مادگی و دیگری نری است.

اگر انتخاب شما صحیح باشد و از یک مدل دو کانکتور را انتخاب کرده باشید، به راحتی پین نری کانکتور درون پین مادگی قفل می شود. مطابق با مدل اتصال دهنده، محکم نمودن اتصال میان آن ها می تواتد قفلی، فشاری و یا پیچی باشد، که بایستی خیلی خوب به آن ها دقت کنید.

5. آزمایش اتصال: پس از اتصال دو کابل به هم، می توانید تست کنید که آیا سیگنال به درستی انتقال می یابد یا خیر. برای این کار، می توانید از یک تجهیزات تست سیگنال استفاده کنید و بررسی کنید که آیا کیفیت سیگنال حفظ شده است یا خیر.

با انجام تست اتصال هیچ گونه شک و شبه ای نسبت به کیفیت اتصال وجود نخواهد داشت. همچنین، برای حفظ کیفیت سیگنال، مطمئن شوید که اتصالات به درستی نصب شده و هیچ نویز یا تداخلی در سیگنال ایجاد نمی شود.

نحوه اتصال دو کابل کواکسیال دقیقا شامل مراحل بالاست، معمولا این پروسه نیاز به تجهیزات و ابزالات زیادی ندارد و به سادگی تنها با یک کاتر تیز به خوبی انجام می شود. البته این در شرایطی است، که کابل کواکسیال و کانکتور هر دو استاندارد و با کیفیت باشند.

روش اتصال دو کابل کواکسیال باهم

اشتباهات رایج جهت اتصال دو کابل کواکسیال

یک سری اشتباهات در مسیر اتصال دو کابل کواکسیال وجود داشته، که باید حتما تلاش کنیم، تا درگیرشان نشویم. لطفا به موارد زیر دقت بفرمایید؛

با توجه به این جدول قادر خواهید بود، تا پروسه اتصال دو کابل کواکسیال را به خوبی به سرانجام برسانید.

در چه شرایطی ملزم به اتصال دو کابل کواکسیال به همدیگر هستیم؟

نحوه اتصال دو کابل کواکسیال یک اقدام ضروری در مدار رادیو فرکانسی است. اتصال دو کابل کواکسیال به همدیگر در شرایط مختلفی ضروری خواهد بود. در زیر تعدادی از شرایطی که می تواند منجر به نیاز به اتصال دو کابل به همدیگر شود را بررسی می کنیم؛

1. افزایش طول کابل: در صورتی که طول کابل مورد نیاز بیشتر از طول کابل کواکسیال موجود باشد، ممکن است نیاز به اتصال دو کابل باشد تا طول مورد نیاز را برآورده کنیم. در مواردی مانند نصب آنتن ها در فاصله بزرگ، اتصال دستگاه های دور از یکدیگر یا اتصال تجهیزات در محیط های بزرگ انجام این کار مورد نیاز می باشد.
2. تقویت سیگنال: در برخی موارد، سیگنال الکترونیکی یا رادیویی ممکن است نیاز به تقویت داشته باشد. در این صورت، ممکن است از یک تقویت کننده استفاده شود که نیازمند اتصال دو کابل کواکسیال به همدیگر است تا سیگنال تقویت شده به دستگاه مورد نظر منتقل شود.
3. تقسیم سیگنال: در برخی موارد، نیاز به تقسیم سیگنال بین چند دستگاه ممکن است و در این صورت نیاز به اتصال دو کابل به همدیگر به منظور تقسیم سیگنال است. رعایت تکنیک ها در نحوه اتصال دو کابل کواکسیال ضروری است.
4. اتصال به تجهیزات مختلف: در برخی موارد، نیاز به اتصال کابل کواکسیال به تجهیزات مختلف یا اتصال بین تجهیزات مختلف ممکن است و در این صورت نیاز به اتصال دو کابل کواکسیال به همدیگر به منظور انتقال سیگنال بین این تجهیزات است.

در هر صورت، قبل از اتصال کابل ها به همدیگر، باید مطمئن شویم که این اتصال به درستی انجام شده و هیچ نویز یا تداخلی در سیگنال ایجاد نمی شود. همچنین، باید از استفاده از اتصالات مناسب و مطابق با استانداردهای تجهیزات مخابراتی استفاده کنیم تا کیفیت سیگنال حفظ شود. کیفیت نحوه اتصال دو کابل کواکسیال وابسته به این موارد است.

بهترین کانکتور جهت اتصال دو کابل کواکسیال به همدیگر

در مبحث نحوه اتصال دو کابل کواکسیال، بیان نمودیم که این امر وابسته به حضور کانکتور یا اتصال دهنده ی رادیو فرکانسی است. هنگام انتخاب کانکتور برای اتصال کابل کواکسیال، باید به چندین نکته مهم باید توجه داشت. در زیر توضیحاتی درباره این نکات می یابید؛

1. سازگاری با کابل: اولین نکته مهم در انتخاب کانکتور، سازگاری آن با کابل کواکسیال است. برخی از کانکتورها مانند کانکتورهای N و BNC برای کابل های کواکسیال با فرکانس های بالا مناسب هستند، در حالی که برخی دیگر مانند SMA و SMB برای کابل های کواکسیال با فرکانس های بالا ولی با کاربردهای خاص مناسب هستند. بنابراین، مطمئن شوید که کانکتوری که انتخاب می کنید، با کابل کواکسیال شما سازگار است.
2. فرکانس عملکرد: دومین نکته مهم در انتخاب کانکتور، فرکانس عملکرد آن است. برخی از کانکتورها برای فرکانس های بالا مناسب هستند، در حالی که برخی دیگر برای فرکانس های پایین تر مناسب هستند. بسته به نیازهای شما، مطمئن شوید که کانکتور انتخابی با فرکانس عملکرد مورد نظرتان سازگار است. توجه به امپدانس را هنگام انتخاب محصول فراموش نکنید.
3. نوع اتصال: برای موفقیت در نحوه اتصال دو کابل کواکسیال باید به نوع اتصال موجود توجه نمایید. برخی از کانکتورها اتصالات محکم و مستقیم را فراهم می کنند، در حالی که برخی دیگر اتصالات از قابلیت جداشدن و قابل تعویض بهره مندند. بسته به نیازهای شما، اتصالی که کانکتور انتخابی ارائه می دهد، مهم است.
4. جنس و کیفیت: چهارمین نکته مهم در انتخاب کانکتور، جنس و کیفیت ساخت آن است. از آنجا که کانکتور در تماس مستقیم با سیگنال قرار می گیرد، باید از جنس با کیفیت و مقاوم استفاده شود. همچنین، مطمئن شوید که کانکتور دارای روکش مناسبی برای جلوگیری از تداخل الکترومغناطیسی و نویز است.
5. قابلیت استفاده: زمانی نحوه اتصال دو کابل کواکسیال با موفقیت انجام می گردد، که توجه به قابلیت استفاده را فراموش نکنید. برخی از کانکتورها از نوع پیچی هستند که نیاز به استفاده از ابزارهای خاصی برای نصب دارند، در حالی که برخی دیگر از نوع قفلی هستند که می توانند به راحتی با دست نصب شوند. بسته به نیازهای شما، قابلیت استفاده و نصب را در نظر بگیرید.
6. قیمت: آخرین نکته مهم در انتخاب کانکتور، قیمت آن است. قبل از خرید، قیمت کانکتور را با سایر مدل ها و برندها مقایسه کنید و مطمئن شوید که قیمت آن متناسب با کیفیت و عملکرد است.

با رعایت این نکات، شما می توانید کانکتور رادیو فرکانسی صحیح را برای نحوه اتصال دو کابل کواکسیال به یکدیگر انتخاب کنید. همچنین، در صورت امکان، بهتر است از نظرات و توصیه های تکنسین ها و متخصصان حوزه بهره جویید.

کلام آخر

نحوه اتصال دو کابل کواکسیال به یکدیگر، منوط به انتخای صحیح کانکتورهاست. این کانکتورها به طور معمول دارای جنسیت مختلفی همچون مادگی و نری هستند. ابتدا یک کانکتور را به انتهای هر کابل کواکسیال متصل کنید، سپس دو کابل را به یکدیگر وصل نمایید.

برای اتصال محکم، به طور معمول از اتصالات برقی یا پیچی استفاده می شود. هنگام اتصال، مطمئن شوید که کانکتورها به درستی قفل شده و هیچ حرکتی ندارند. نحوه اتصال دو کابل کواکسیال چندان سخت نخواهد بود، به شرطی که انتخاب درست داشته باشید.

مجموعه سیگنال ارتباط بهترین کابل کواکسیال و کانکتور را در اختیار شما قرار خواهد داد و به خوبی با ارائه مشاوره های مختلف به شما کمک می نماید.

سوالات متداول

چگونه دو کابل کواکسیال را به هم وصل کنیم؟

با استفاده از کانکتور F و رابط مادگی (F Female Coupler) می‌توانید دو کابل کواکسیال را بدون افت زیاد سیگنال متصل کنید.

بهترین روش اتصال دو سیم آنتن چیست؟

بهترین روش، استفاده از فیش استاندارد و رابط مخصوص کابل آنتن برای جلوگیری از نویز و افت کیفیت تصویر است.

آیا اتصال مستقیم دو سیم آنتن باعث افت سیگنال می‌شود؟

بله، اتصال غیراستاندارد یا پیچاندن سیم‌ها به هم می‌تواند باعث کاهش کیفیت و ایجاد نویز شود.

برای اتصال کابل آنتن دو تکه به چه ابزاری نیاز است؟

معمولاً به کاتر، فیش F و رابط اتصال کابل کواکسیال نیاز دارید.

چگونه از قطع شدن یا نویز بعد از اتصال کابل آنتن جلوگیری کنیم؟

اتصالات را محکم ببندید و از چسب برق یا روکش عایق برای محافظت در برابر رطوبت و قطعی استفاده کنید.

آیا می توان دو کابل کواکسیال با امپدانس متفاوت را به هم وصل کرد؟

خیر، اتصال کابل ۵۰ اهم به ۷۵ اهم باعث بازتاب سیگنال و افت شدید کیفیت می شود. همیشه باید امپدانس هر دو کابل یکسان باشد.

بهترین روش اتصال دو کابل کواکسیال چیست؟

استفاده از کانکتور مناسب (مثل F مادگی به مادگی) و یک رابط استاندارد، بهترین روش است. پیچاندن سیم ها به هم یا لحیم کاری بدون کانکتور، باعث نویز و افت سیگنال می شود.

چطور بفهمیم اتصال دو کابل کواکسیال درست انجام شده؟

با مولتی متر تداوم هسته و شیلد را تست کنید و سپس سیگنال را بررسی کنید. اگر تصویر یا صدا واضح بود و نویزی نداشت، اتصال درست انجام شده است.
